気象衛星 ひまわり9号 画像の事例: 2025年7月10日 (関東ほかでの大雨) からの数日間

気象衛星ひまわりは、日本の気象庁の静止気象衛星である。 千葉大学 環境リモートセンシング研究センター (CEReS) では、 静止気象衛星の観測データを、 リアルタイムに緯度経度格子に変換してアーカイブし、 ftpサーバー から公開している。 気象衛星のシステム、インターネット基盤にくわえて、千葉大のサーバーのシステムが 頑丈につくられているおかげで、災害時であってもデータを見ることができる。 (ただし、立正大学内ネットワークで、ftpで外とデータをやりとりすることは、 ftpをとおすよう申請したマシンからだけ可能である。 研究室の Linux マシン hamana, niigata では可能にしてある。 わたしは hamana でダウンロードし、作図などの作業をした。)

事例

2025年7月10日の夕方、熊谷で大雨があった。 この大雨をもたらした現象の時空間的ひろがりを認識するため、 10日の日本時間8時から 11日の日本時間19時までのデータをダウンロードし、地図上に作図してみた。

[2025-07-16, -17, -19] その後も関東地方の雨のふりかたが気にかかるので、対象を7月17日の日本時間正午まで延長した。 時刻は原則として毎正時だが、7月 17日 16 UTC (18日 01 JST) と 18日 04 UTC (13 JST) は、正時のデータが得られなかったので、10分後のものを採用した。

• 赤外 (千葉大のいう TIR 01、気象庁のいう Band 13): 2025年 7月 9日 23 UTC (10日 08 JST) から 18日 05 UTC (18日 14 JST) まで1時間に1回
• 高空間分解能 可視 (千葉大のいう EXT 01、気象庁のいう Band 03): 2025年 7月 9日 23 UTC (10日 08 JST) から 18日 05 UTC (18日 14 JST) までのうちの 各日 23 UTC (08 JST) から 07 UTC (16 JST) までの時刻、 1時間に1回。

領域を切り出し、物理量 (赤外は輝度温度、可視は規格化された反射) に変換して、 空間分布を地図上に作図した。

切り出しの緯度経度範囲はつぎのとおり。

• 赤外: 北緯 20 - 50度、東経 120 - 150度 (ここでの領域略称 'gjapan')
• 可視: 北緯 30 - 50度、東経 125 - 145度 (ここでの領域略称 'sjapan')

作図はつぎの2つの緯度経度範囲について実行した。

• 'sjapan': 北緯 30.0 - 50.0度、東経 125.0 - 145.0度
• 'gkanto': 北緯 34.5 - 38.5度、東経 136.5 - 141.5度

気象衛星画像でふつうにつかわれている濃淡ではなく、色でぬりわけたが、 色は、とりあえず数値を区別するためにきめたものであり、 赤外の輝度温度、可視の反射、ともに 値が大きいところを赤系、小さいところを青系、中間の狭い範囲を薄い黄色にしている。 赤外では、雲頂の高い雲が濃い青、 可視では、反射の強い (現実には白い) 雲が濃い赤で表示されている。

切り出しと物理量への変換をするプログラム (日時の設定は他の時期のもの)

• do_tir_kiridasi_tbb_gjapan_202408case.py (文字コード UTF-8)
• do_ext_kiridasi_refl_sjapan_202408case.py (文字コード UTF-8)

作図をするプログラム (日時の設定は他の時期のもの) (gkanto用も緯度経度の設定以外は同じ)

• map_tbb_sjapan_202408case.py (文字コード UTF-8)
• map_refl_sjapan_202408case.py (文字コード UTF-8)

画像 (物理量の空間分布)

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]

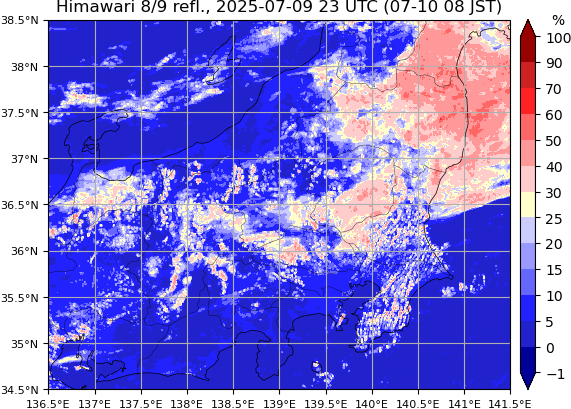

2025-07-09 23:00 UTC	2025-07-10 08:00 JST
2025-07-10 00:00 UTC	2025-07-10 09:00 JST

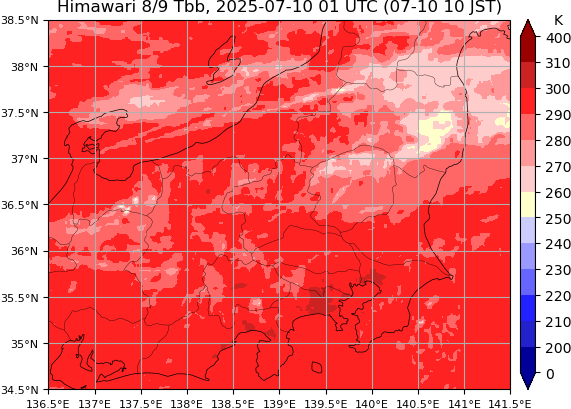

2025-07-10 01:00 UTC	2025-07-10 10:00 JST
2025-07-10 02:00 UTC	2025-07-10 11:00 JST

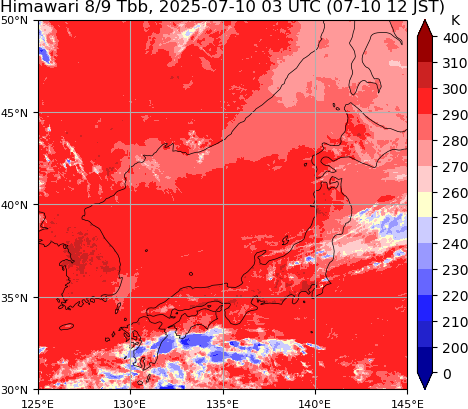

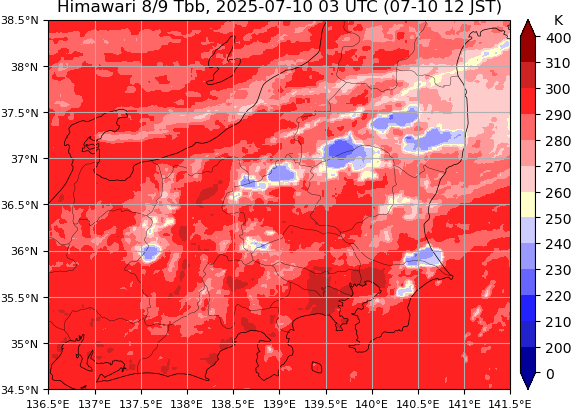

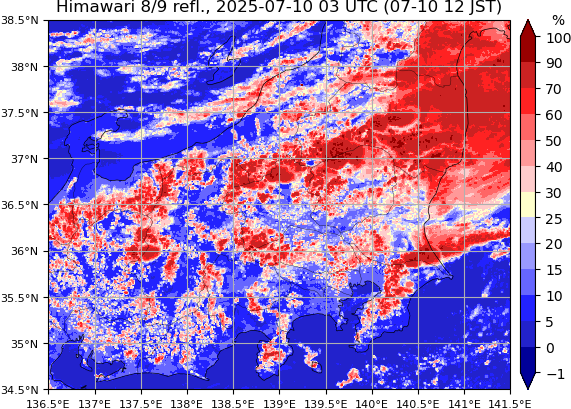

2025-07-10 03:00 UTC	2025-07-10 12:00 JST

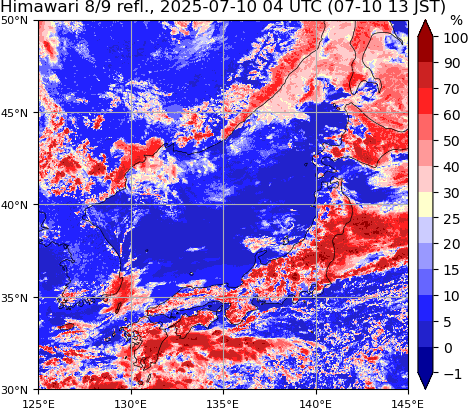

2025-07-10 04:00 UTC	2025-07-10 13:00 JST

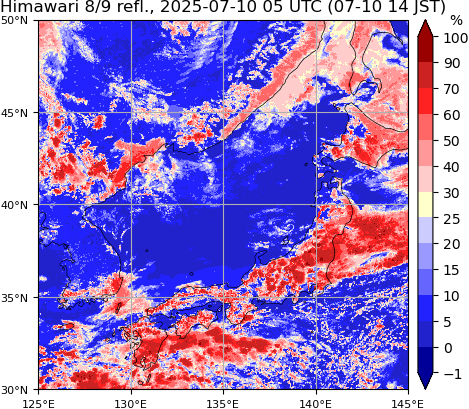

2025-07-10 05:00 UTC	2025-07-10 14:00 JST
2025-07-10 06:00 UTC	2025-07-10 15:00 JST

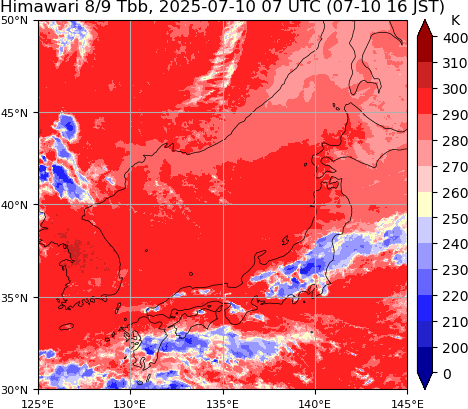

2025-07-10 07:00 UTC	2025-07-10 16:00 JST
2025-07-10 08:00 UTC	2025-07-10 17:00 JST

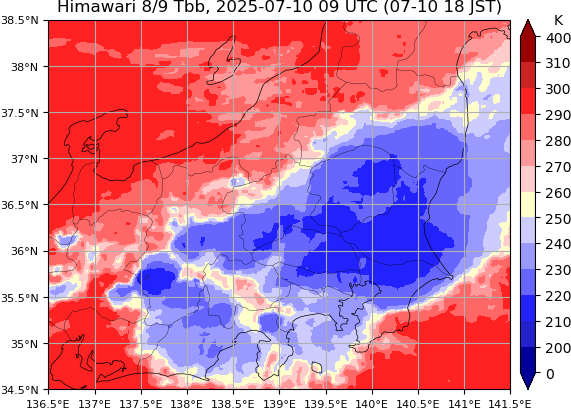

2025-07-10 09:00 UTC	2025-07-10 18:00 JST
2025-07-10 10:00 UTC	2025-07-10 19:00 JST

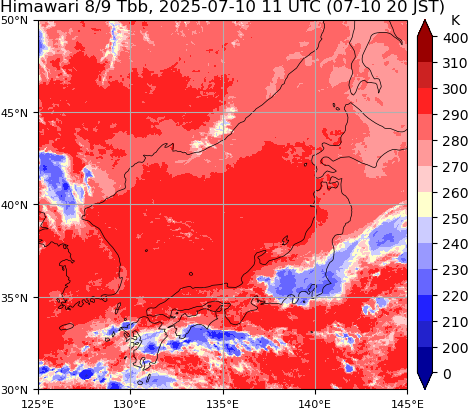

2025-07-10 11:00 UTC	2025-07-10 20:00 JST

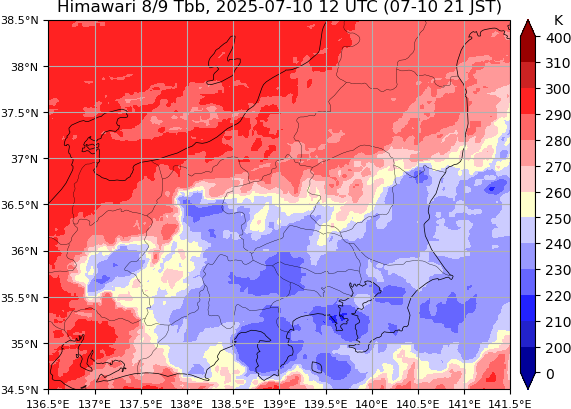

2025-07-10 12:00 UTC	2025-07-10 21:00 JST
2025-07-10 13:00 UTC	2025-07-10 22:00 JST
2025-07-10 14:00 UTC	2025-07-10 23:00 JST

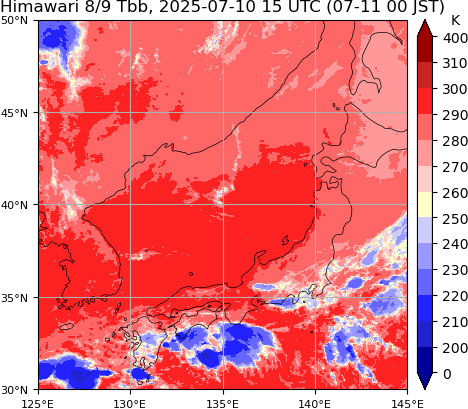

2025-07-10 15:00 UTC	2025-07-11 00:00 JST

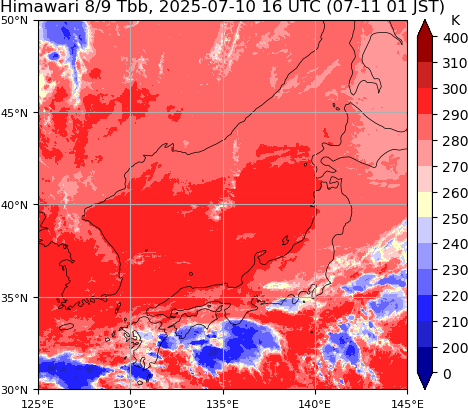

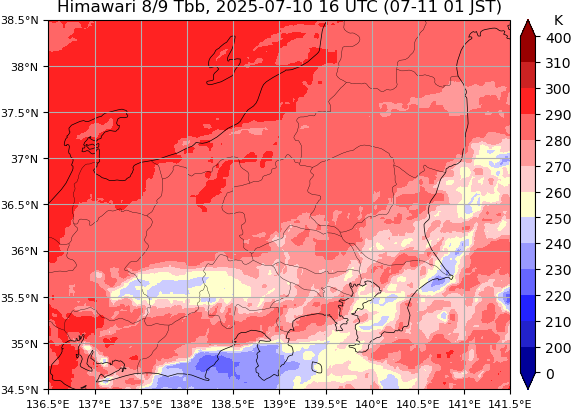

2025-07-10 16:00 UTC	2025-07-11 01:00 JST
2025-07-10 17:00 UTC	2025-07-11 02:00 JST
2025-07-10 18:00 UTC	2025-07-11 03:00 JST

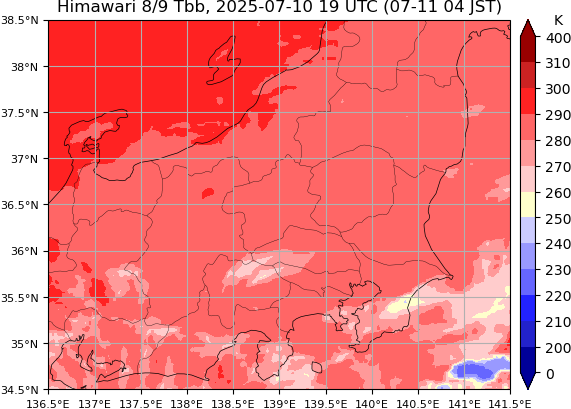

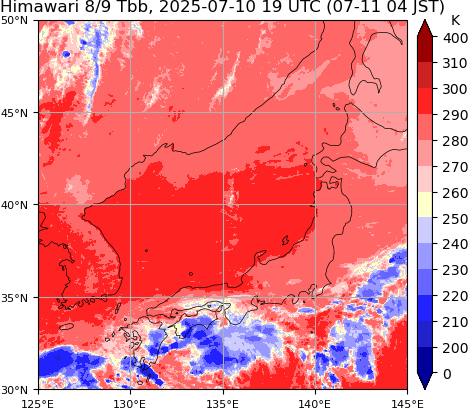

2025-07-10 19:00 UTC	2025-07-11 04:00 JST

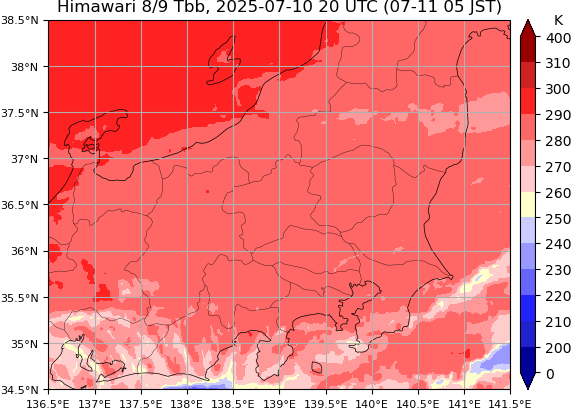

2025-07-10 20:00 UTC	2025-07-11 05:00 JST
2025-07-10 21:00 UTC	2025-07-11 06:00 JST

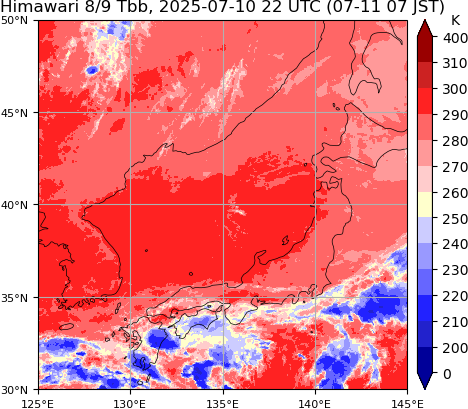

2025-07-10 22:00 UTC	2025-07-11 07:00 JST
2025-07-10 23:00 UTC	2025-07-11 08:00 JST

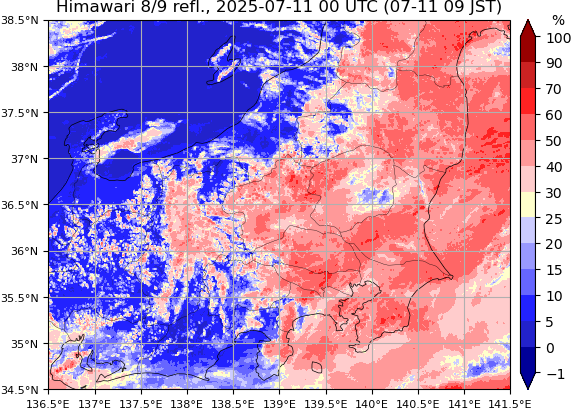

2025-07-11 00:00 UTC	2025-07-11 09:00 JST
2025-07-11 01:00 UTC	2025-07-11 10:00 JST

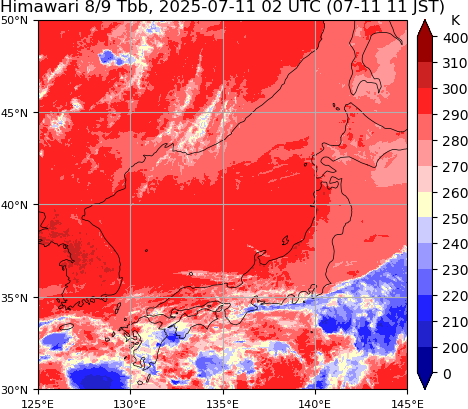

2025-07-11 02:00 UTC	2025-07-11 11:00 JST

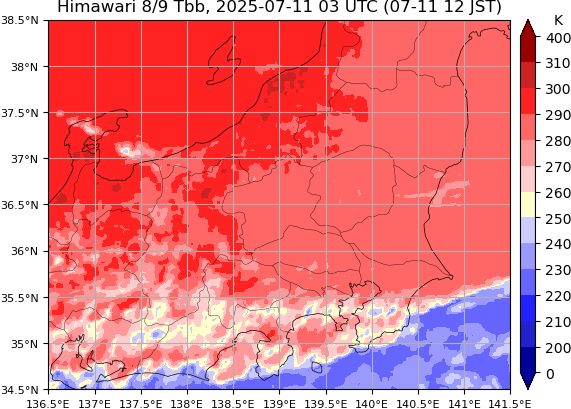

2025-07-11 03:00 UTC	2025-07-11 12:00 JST

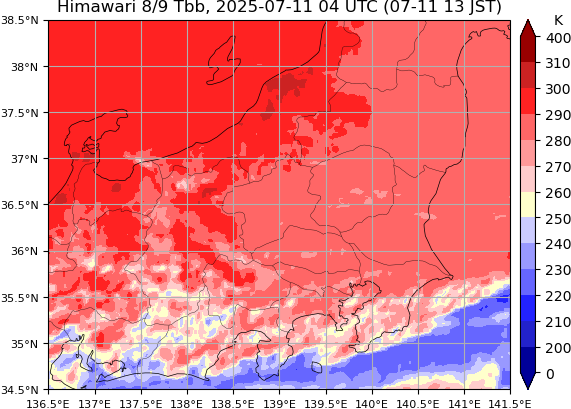

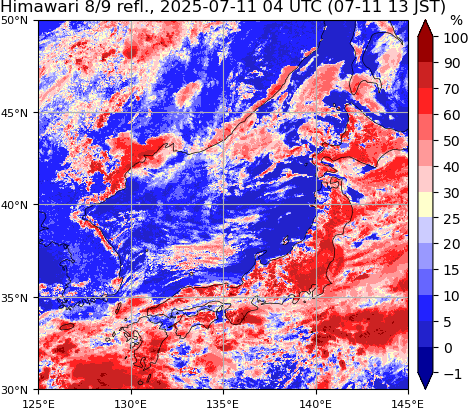

2025-07-11 04:00 UTC	2025-07-11 13:00 JST

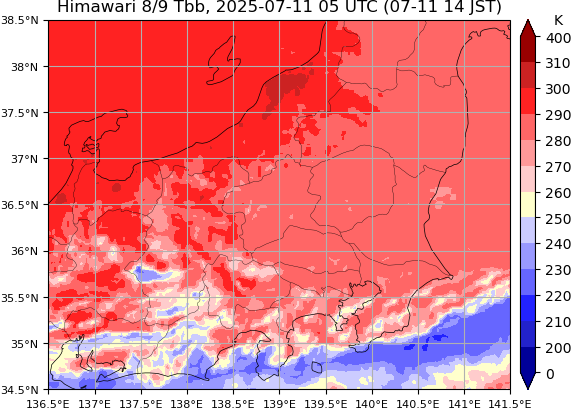

2025-07-11 05:00 UTC	2025-07-11 14:00 JST

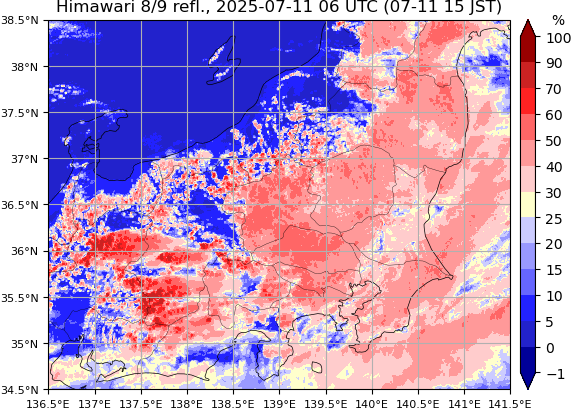

2025-07-11 06:00 UTC	2025-07-11 15:00 JST

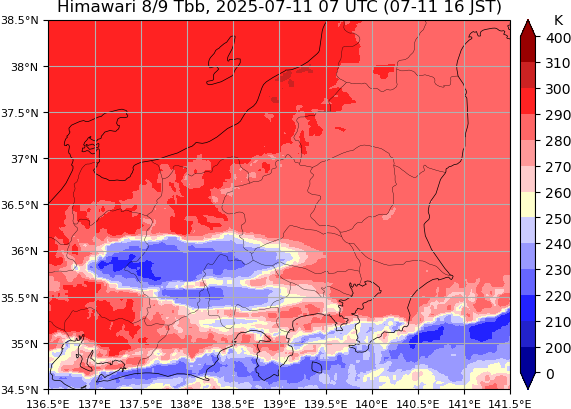

2025-07-11 07:00 UTC	2025-07-11 16:00 JST
2025-07-11 08:00 UTC	2025-07-11 17:00 JST

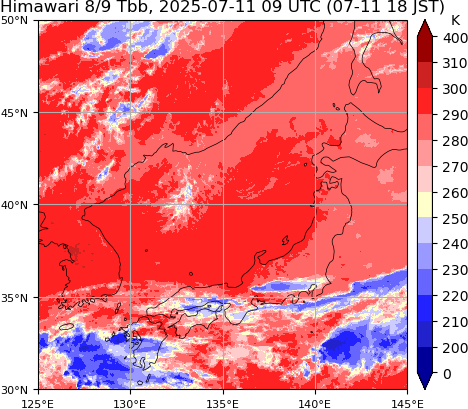

2025-07-11 09:00 UTC	2025-07-11 18:00 JST
2025-07-11 10:00 UTC	2025-07-11 19:00 JST

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]
2025-07-11 11:00 UTC	2025-07-11 20:00 JST
2025-07-11 12:00 UTC	2025-07-11 21:00 JST

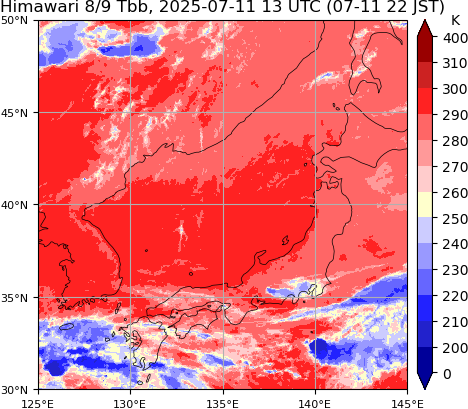

2025-07-11 13:00 UTC	2025-07-11 22:00 JST
2025-07-11 14:00 UTC	2025-07-11 23:00 JST
2025-07-11 15:00 UTC	2025-07-12 00:00 JST

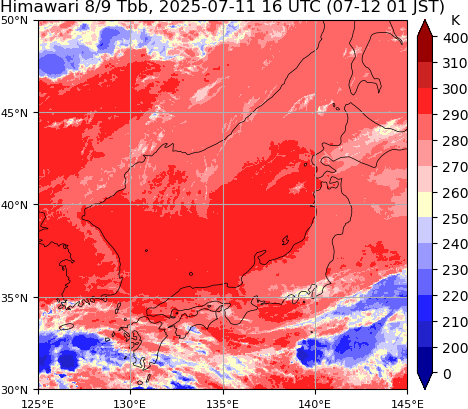

2025-07-11 16:00 UTC	2025-07-12 01:00 JST
2025-07-11 17:00 UTC	2025-07-12 02:00 JST

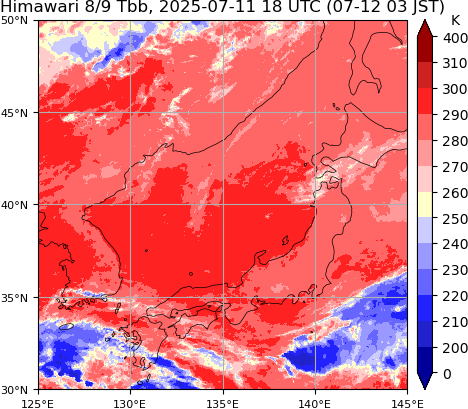

2025-07-11 18:00 UTC	2025-07-12 03:00 JST

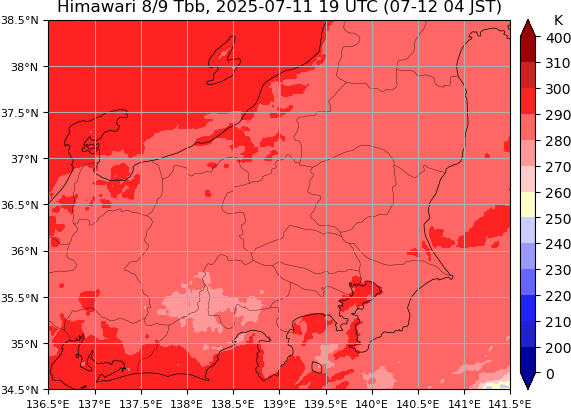

2025-07-11 19:00 UTC	2025-07-12 04:00 JST

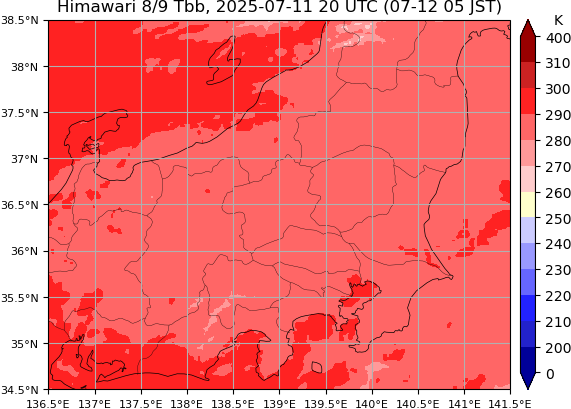

2025-07-11 20:00 UTC	2025-07-12 05:00 JST
2025-07-11 21:00 UTC	2025-07-12 06:00 JST
2025-07-11 22:00 UTC	2025-07-12 07:00 JST

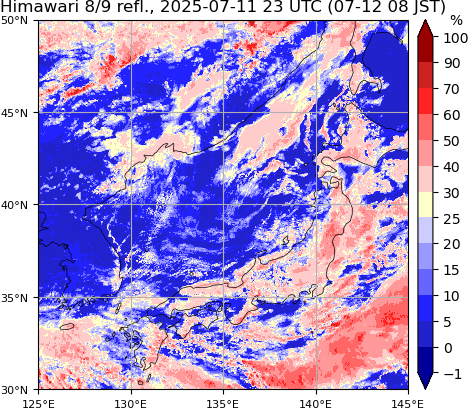

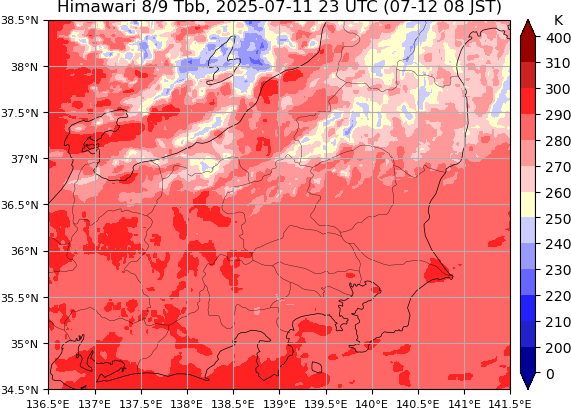

2025-07-11 23:00 UTC	2025-07-12 08:00 JST

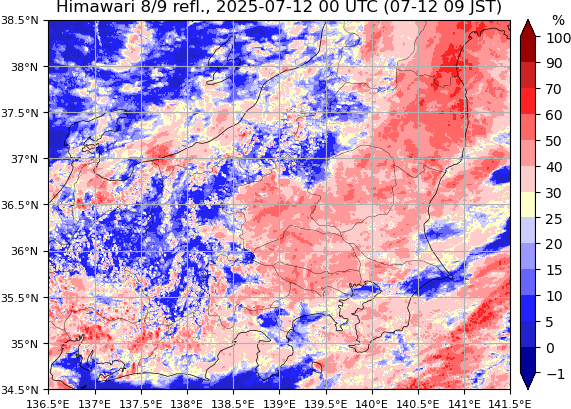

2025-07-12 00:00 UTC	2025-07-12 09:00 JST
2025-07-12 01:00 UTC	2025-07-12 10:00 JST

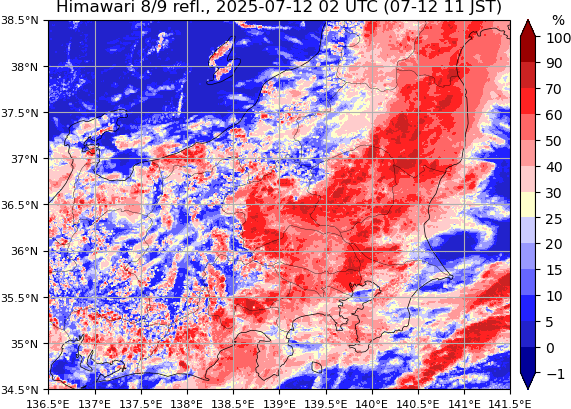

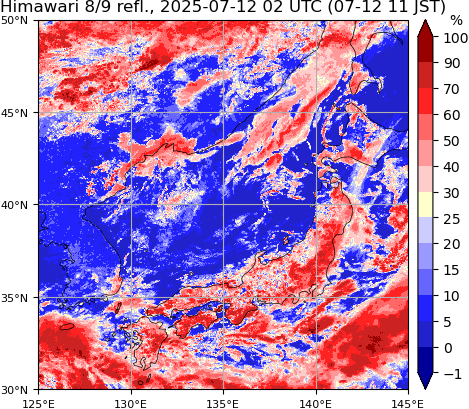

2025-07-12 02:00 UTC	2025-07-12 11:00 JST

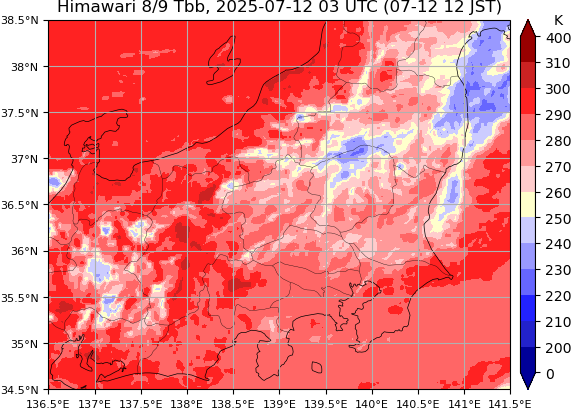

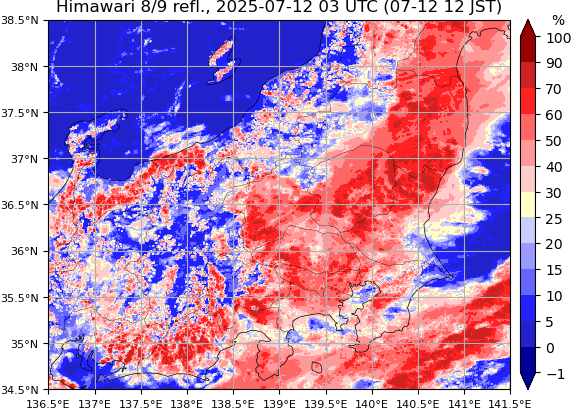

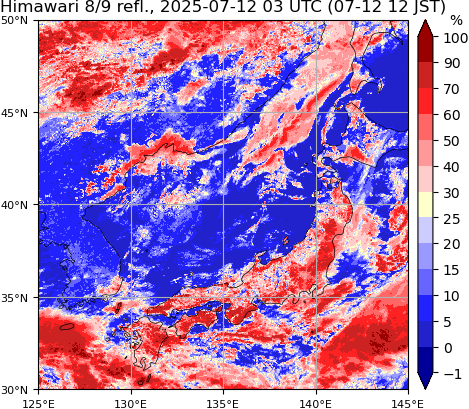

2025-07-12 03:00 UTC	2025-07-12 12:00 JST

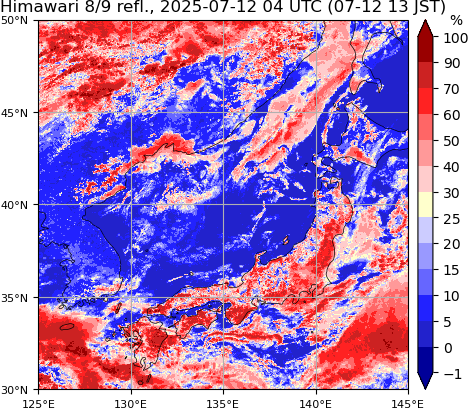

2025-07-12 04:00 UTC	2025-07-12 13:00 JST

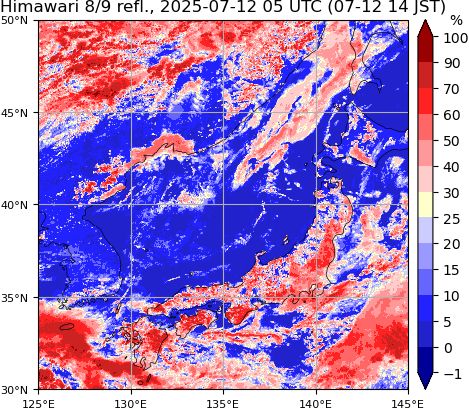

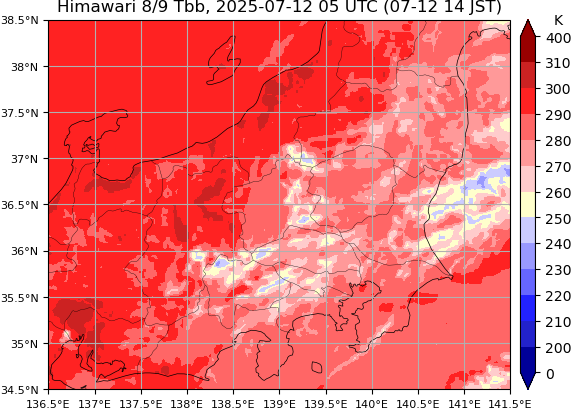

2025-07-12 05:00 UTC	2025-07-12 14:00 JST

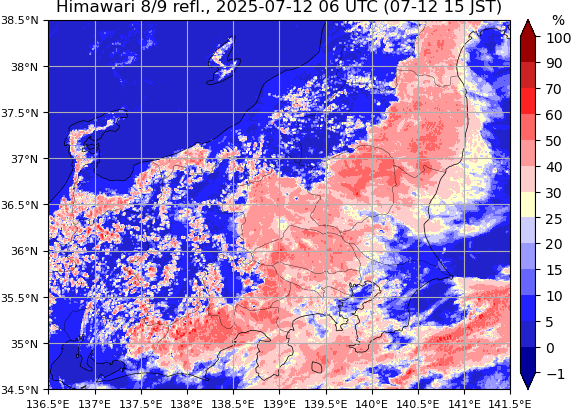

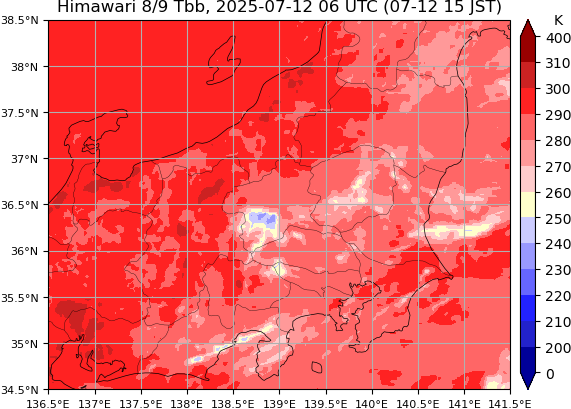

2025-07-12 06:00 UTC	2025-07-12 15:00 JST
2025-07-12 07:00 UTC	2025-07-12 16:00 JST

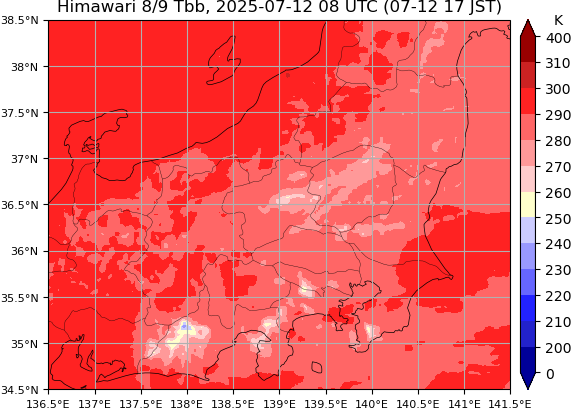

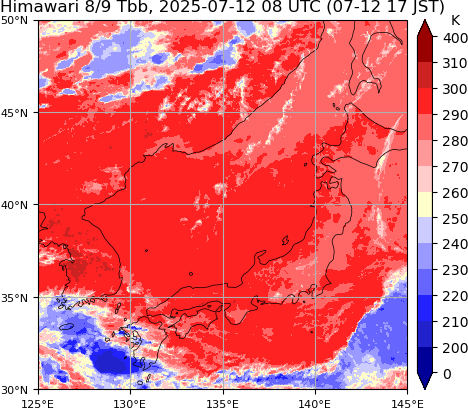

2025-07-12 08:00 UTC	2025-07-12 17:00 JST
2025-07-12 09:00 UTC	2025-07-12 18:00 JST

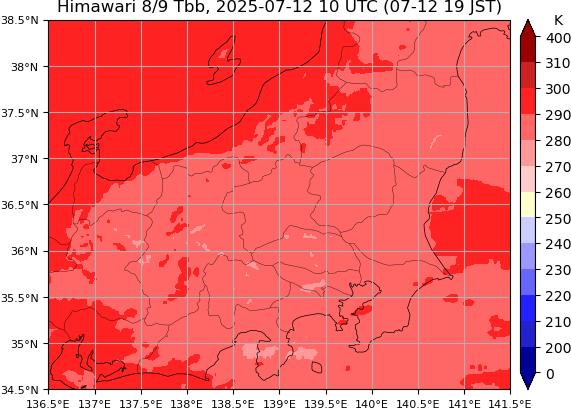

2025-07-12 10:00 UTC	2025-07-12 19:00 JST

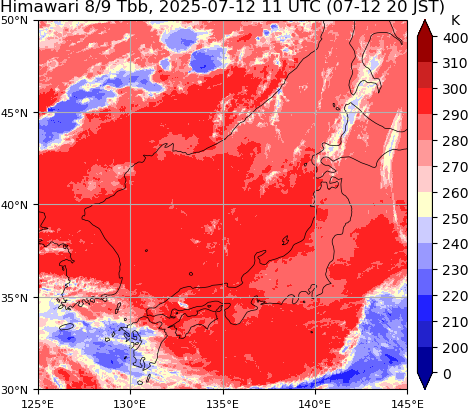

2025-07-12 11:00 UTC	2025-07-12 20:00 JST

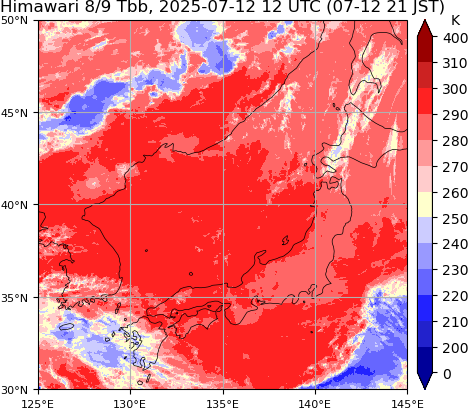

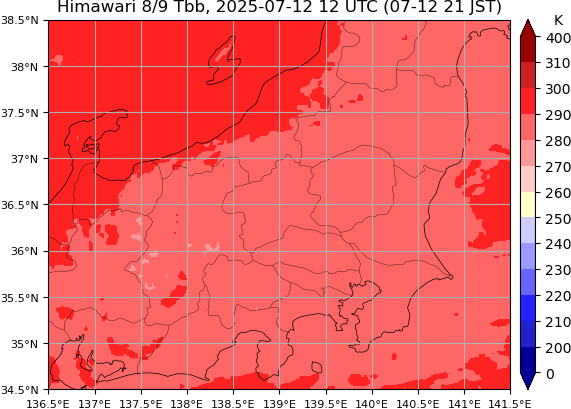

2025-07-12 12:00 UTC	2025-07-12 21:00 JST

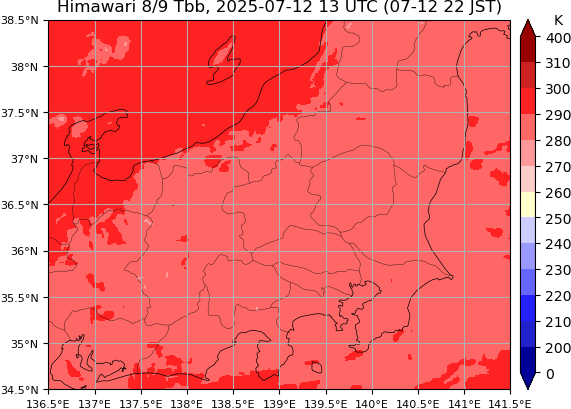

2025-07-12 13:00 UTC	2025-07-12 22:00 JST
2025-07-12 14:00 UTC	2025-07-12 23:00 JST
2025-07-12 15:00 UTC	2025-07-13 00:00 JST
2025-07-12 16:00 UTC	2025-07-13 01:00 JST
2025-07-12 17:00 UTC	2025-07-13 02:00 JST
2025-07-12 18:00 UTC	2025-07-13 03:00 JST
2025-07-12 19:00 UTC	2025-07-13 04:00 JST
2025-07-12 20:00 UTC	2025-07-13 05:00 JST

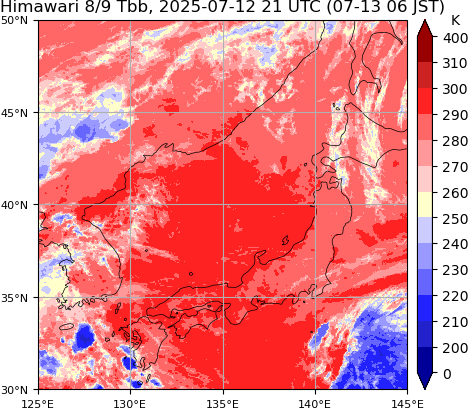

2025-07-12 21:00 UTC	2025-07-13 06:00 JST

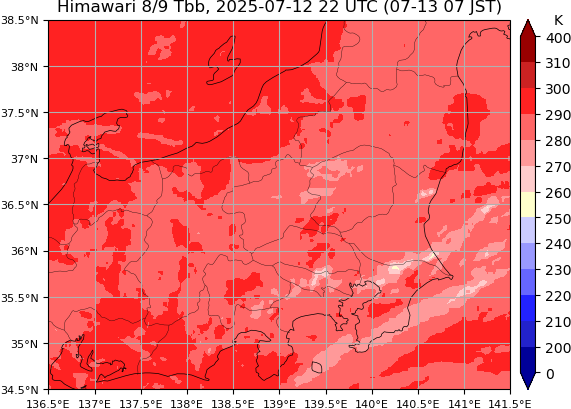

2025-07-12 22:00 UTC	2025-07-13 07:00 JST

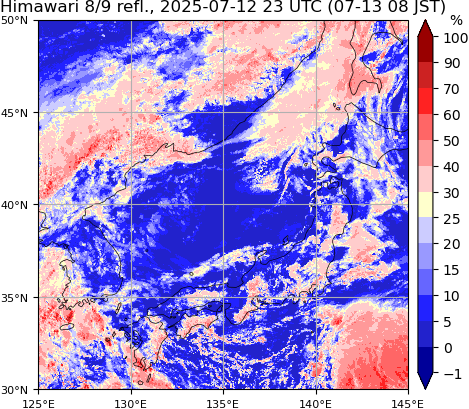

2025-07-12 23:00 UTC	2025-07-13 08:00 JST
2025-07-13 00:00 UTC	2025-07-13 09:00 JST
2025-07-13 01:00 UTC	2025-07-13 10:00 JST

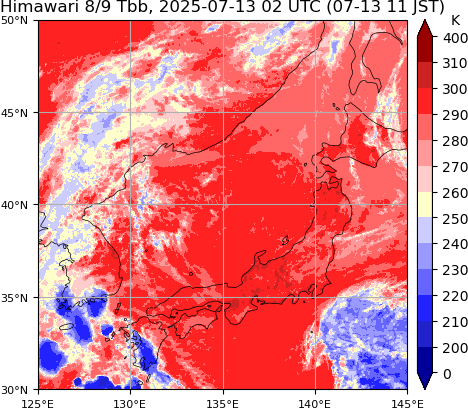

2025-07-13 02:00 UTC	2025-07-13 11:00 JST

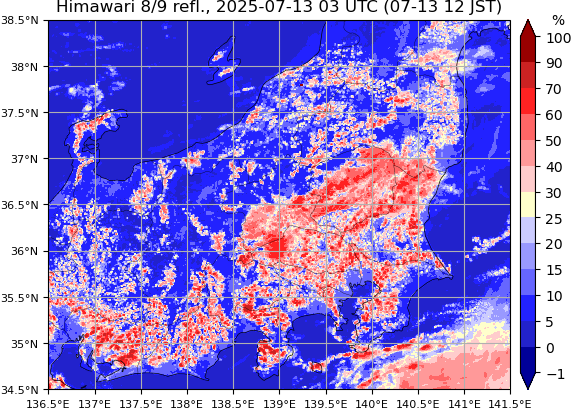

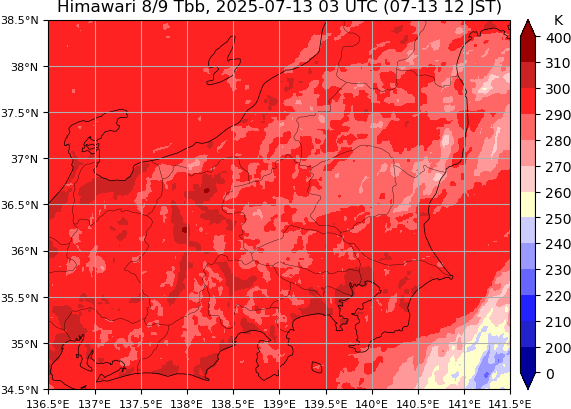

2025-07-13 03:00 UTC	2025-07-13 12:00 JST

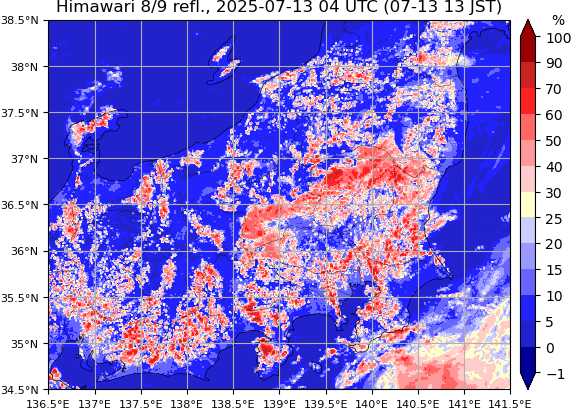

2025-07-13 04:00 UTC	2025-07-13 13:00 JST

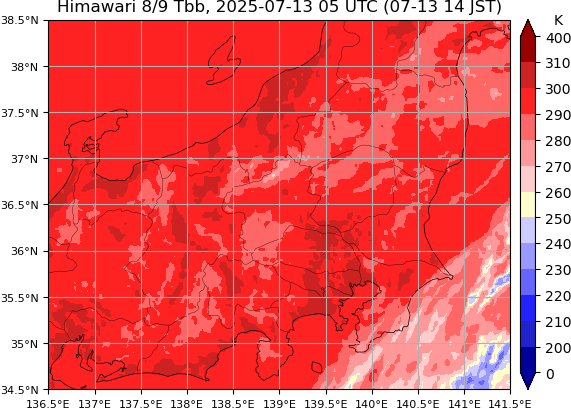

2025-07-13 05:00 UTC	2025-07-13 14:00 JST

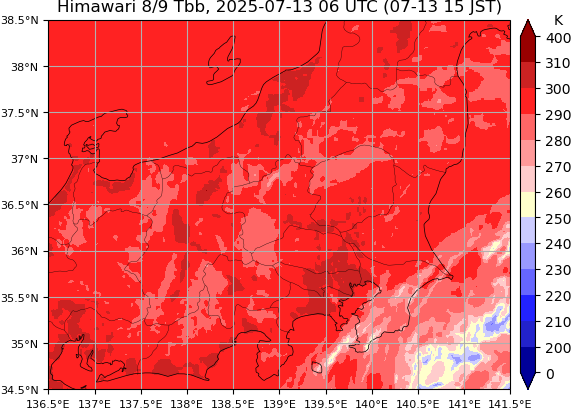

2025-07-13 06:00 UTC	2025-07-13 15:00 JST
2025-07-13 07:00 UTC	2025-07-13 16:00 JST
2025-07-13 08:00 UTC	2025-07-13 17:00 JST
2025-07-13 09:00 UTC	2025-07-13 18:00 JST

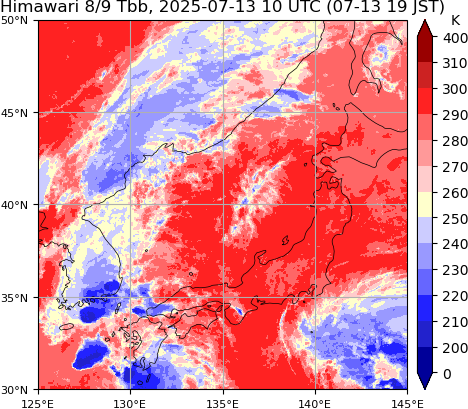

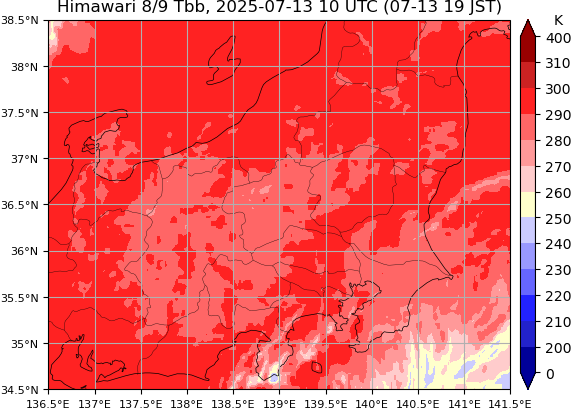

2025-07-13 10:00 UTC	2025-07-13 19:00 JST

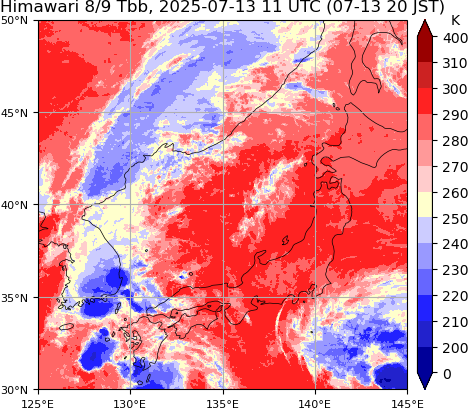

2025-07-13 11:00 UTC	2025-07-13 20:00 JST

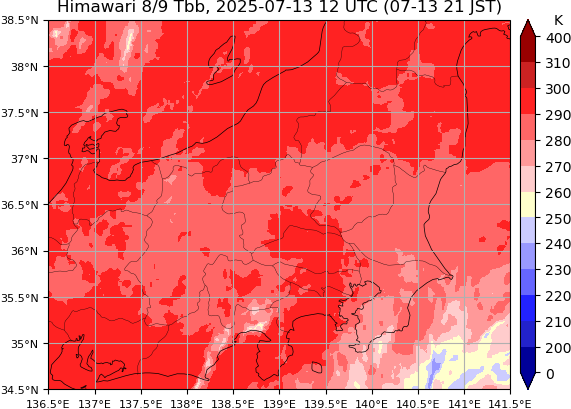

2025-07-13 12:00 UTC	2025-07-13 21:00 JST
2025-07-13 13:00 UTC	2025-07-13 22:00 JST
2025-07-13 14:00 UTC	2025-07-13 23:00 JST

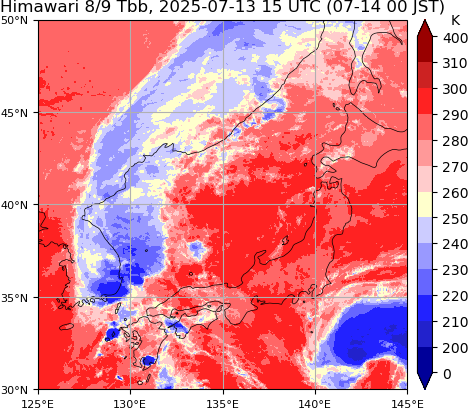

2025-07-13 15:00 UTC	2025-07-14 00:00 JST
2025-07-13 16:00 UTC	2025-07-14 01:00 JST

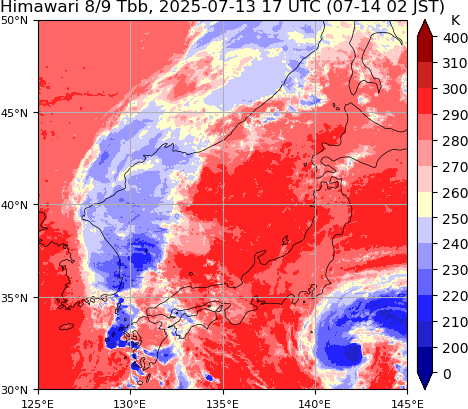

2025-07-13 17:00 UTC	2025-07-14 02:00 JST
2025-07-13 18:00 UTC	2025-07-14 03:00 JST

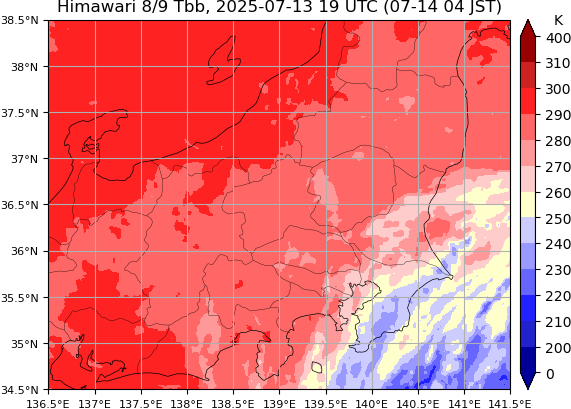

2025-07-13 19:00 UTC	2025-07-14 04:00 JST
2025-07-13 20:00 UTC	2025-07-14 05:00 JST
2025-07-13 21:00 UTC	2025-07-14 06:00 JST
2025-07-13 22:00 UTC	2025-07-14 07:00 JST
2025-07-13 23:00 UTC	2025-07-14 08:00 JST

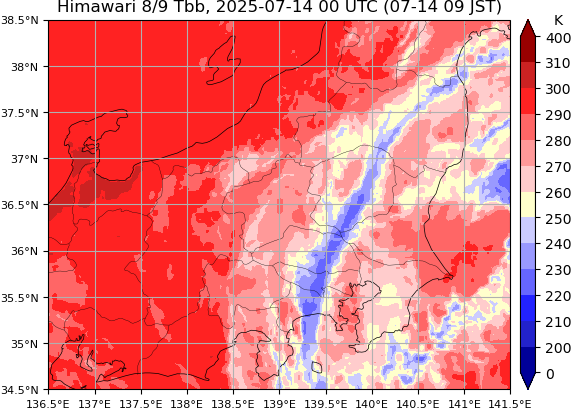

2025-07-14 00:00 UTC	2025-07-14 09:00 JST
2025-07-14 01:00 UTC	2025-07-14 10:00 JST
2025-07-14 02:00 UTC	2025-07-14 11:00 JST

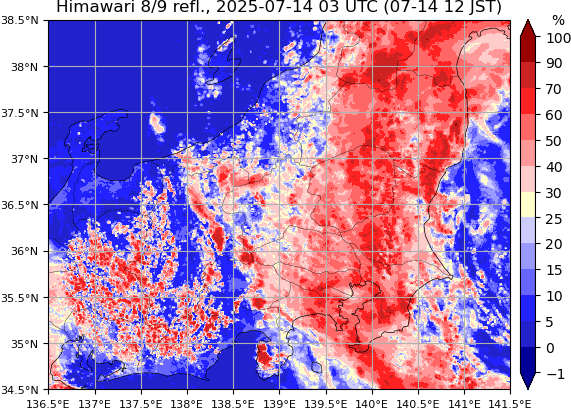

2025-07-14 03:00 UTC	2025-07-14 12:00 JST

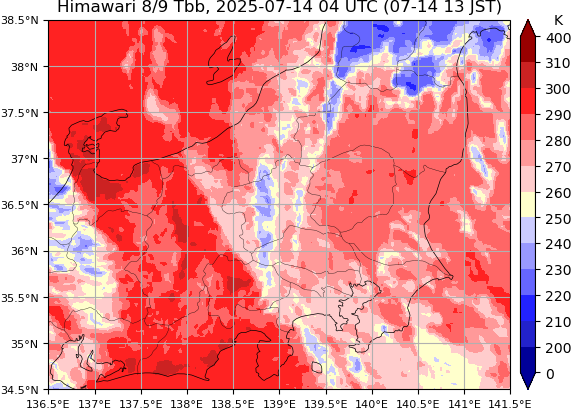

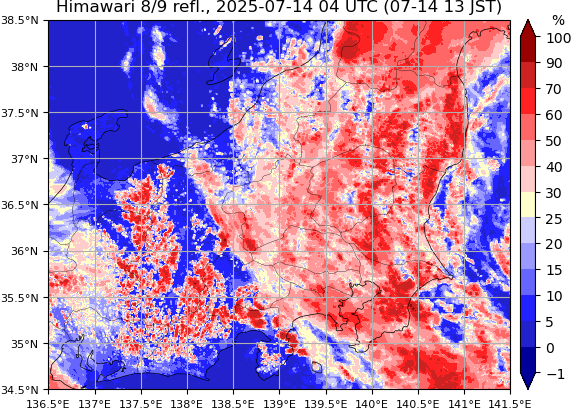

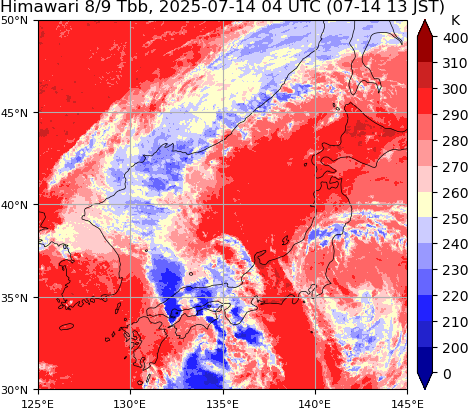

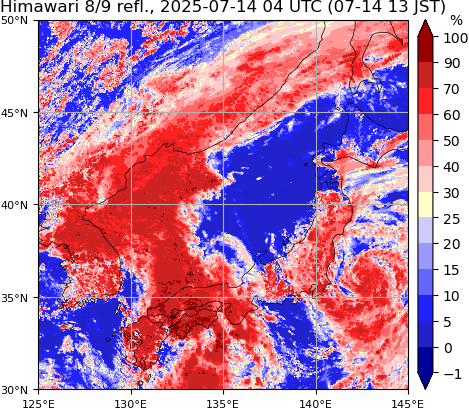

2025-07-14 04:00 UTC	2025-07-14 13:00 JST

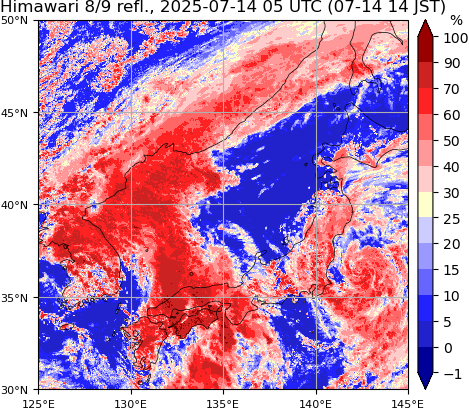

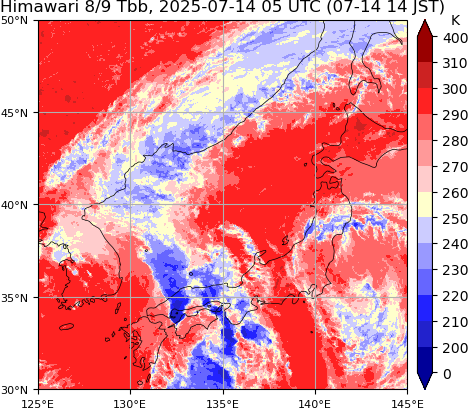

2025-07-14 05:00 UTC	2025-07-14 14:00 JST

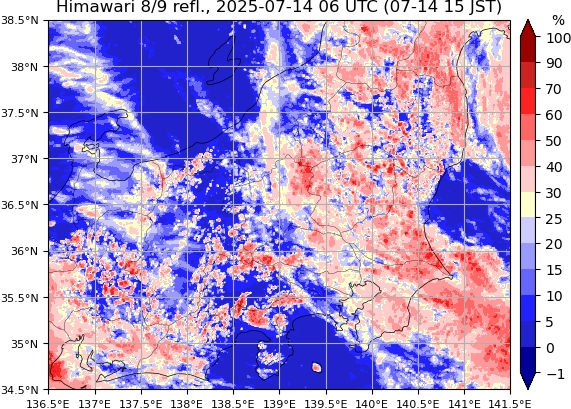

2025-07-14 06:00 UTC	2025-07-14 15:00 JST

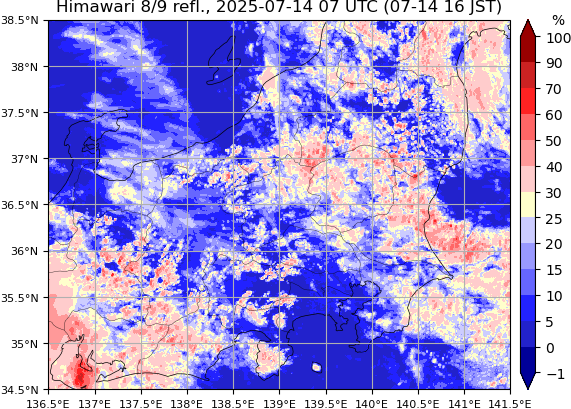

2025-07-14 07:00 UTC	2025-07-14 16:00 JST

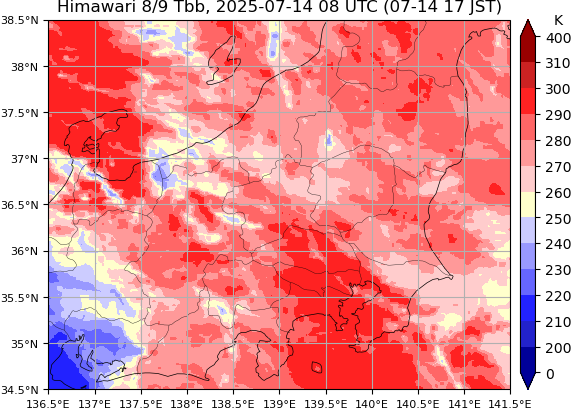

2025-07-14 08:00 UTC	2025-07-14 17:00 JST
2025-07-14 09:00 UTC	2025-07-14 18:00 JST

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]
2025-07-14 10:00 UTC	2025-07-14 19:00 JST
2025-07-14 11:00 UTC	2025-07-14 20:00 JST

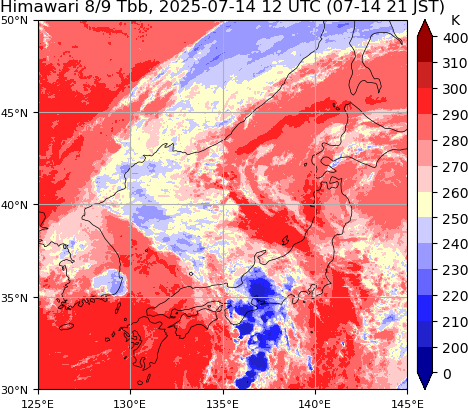

2025-07-14 12:00 UTC	2025-07-14 21:00 JST
2025-07-14 13:00 UTC	2025-07-14 22:00 JST
2025-07-14 14:00 UTC	2025-07-14 23:00 JST
2025-07-14 15:00 UTC	2025-07-15 00:00 JST
2025-07-14 16:00 UTC	2025-07-15 01:00 JST

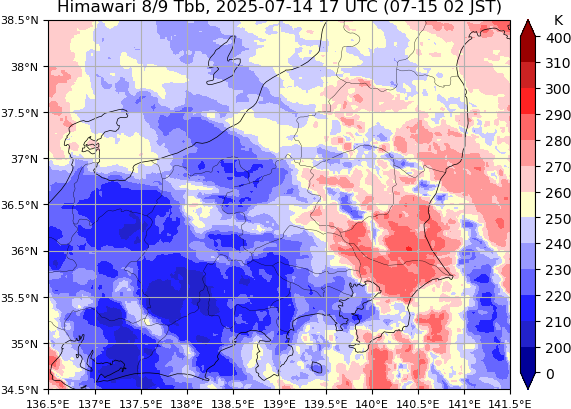

2025-07-14 17:00 UTC	2025-07-15 02:00 JST
2025-07-14 18:00 UTC	2025-07-15 03:00 JST

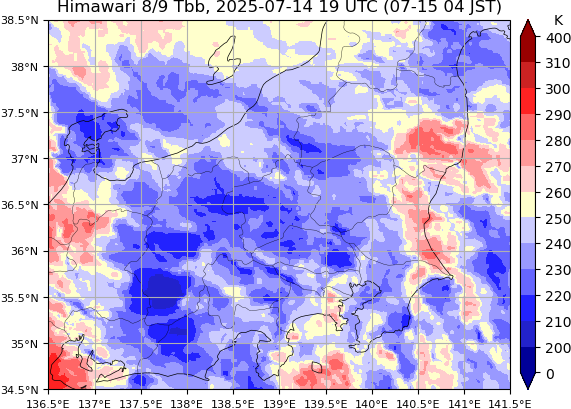

2025-07-14 19:00 UTC	2025-07-15 04:00 JST
2025-07-14 20:00 UTC	2025-07-15 05:00 JST
2025-07-14 21:00 UTC	2025-07-15 06:00 JST
2025-07-14 22:00 UTC	2025-07-15 07:00 JST

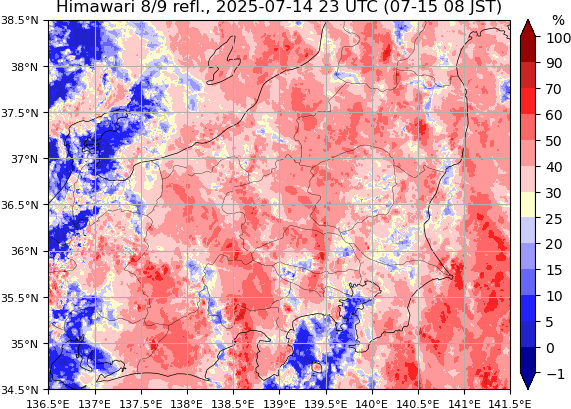

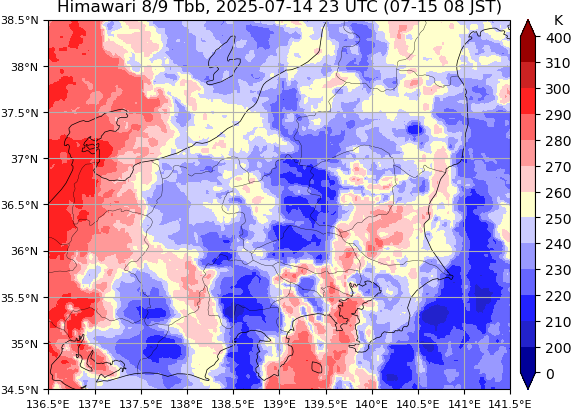

2025-07-14 23:00 UTC	2025-07-15 08:00 JST

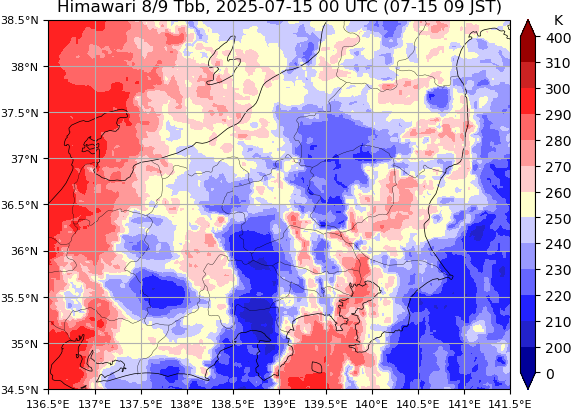

2025-07-15 00:00 UTC	2025-07-15 09:00 JST

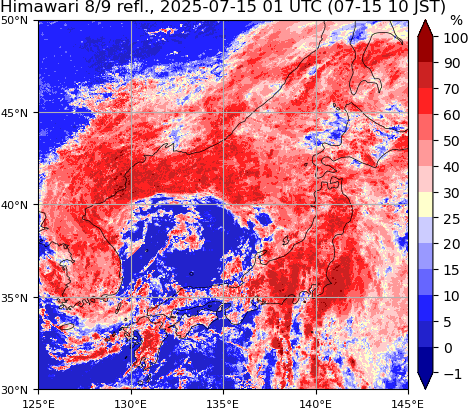

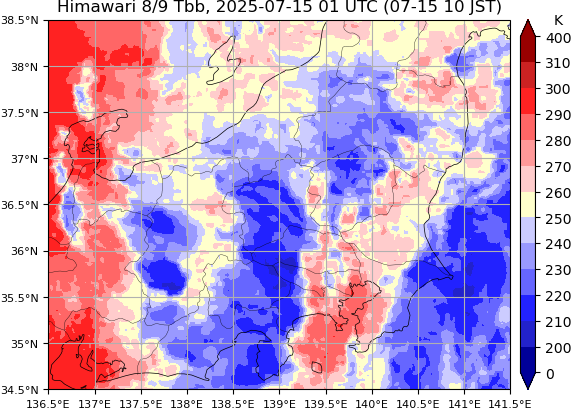

2025-07-15 01:00 UTC	2025-07-15 10:00 JST

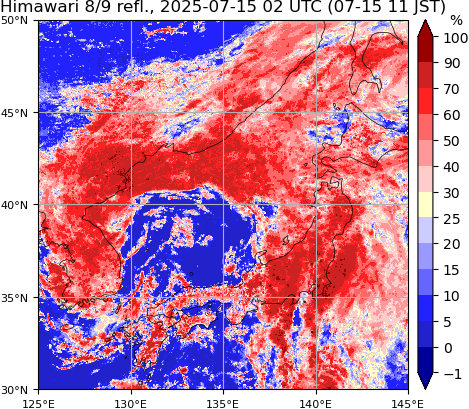

2025-07-15 02:00 UTC	2025-07-15 11:00 JST
2025-07-15 03:00 UTC	2025-07-15 12:00 JST

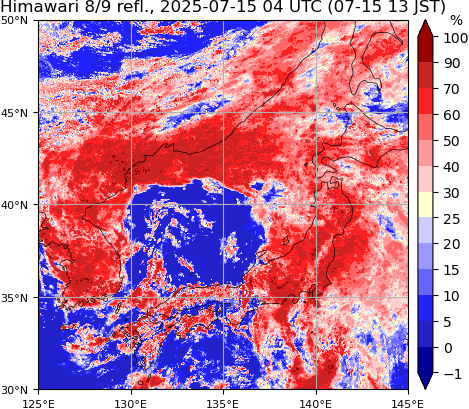

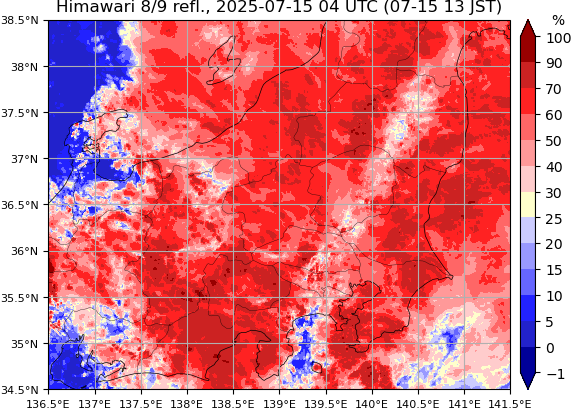

2025-07-15 04:00 UTC	2025-07-15 13:00 JST

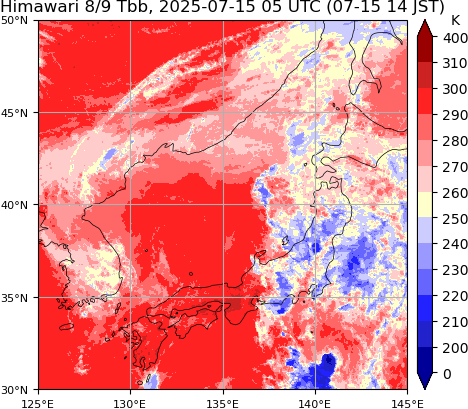

2025-07-15 05:00 UTC	2025-07-15 14:00 JST

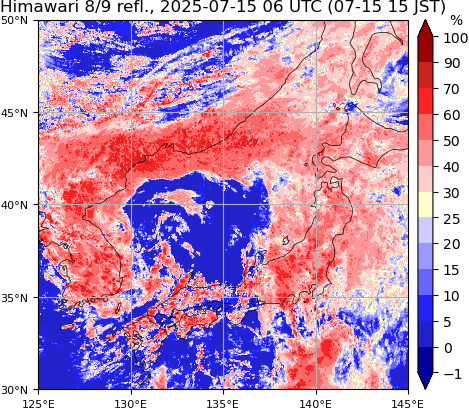

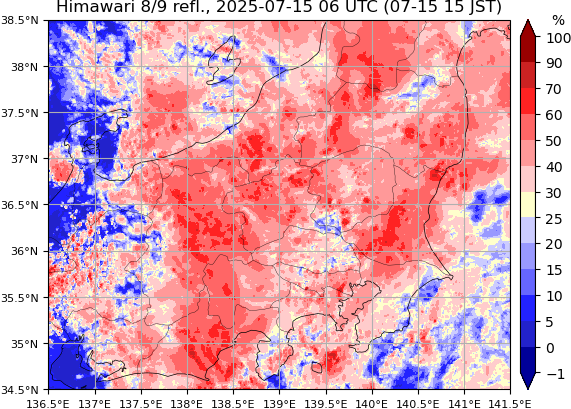

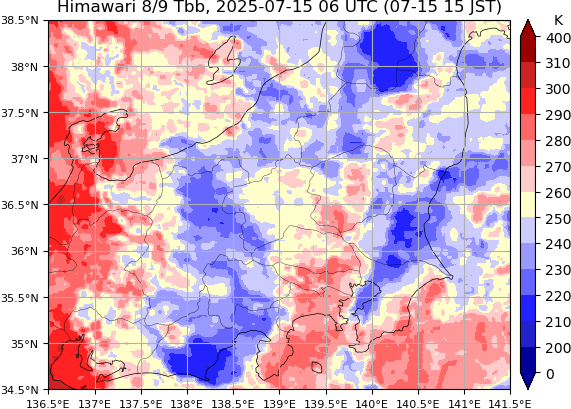

2025-07-15 06:00 UTC	2025-07-15 15:00 JST
2025-07-15 07:00 UTC	2025-07-15 16:00 JST

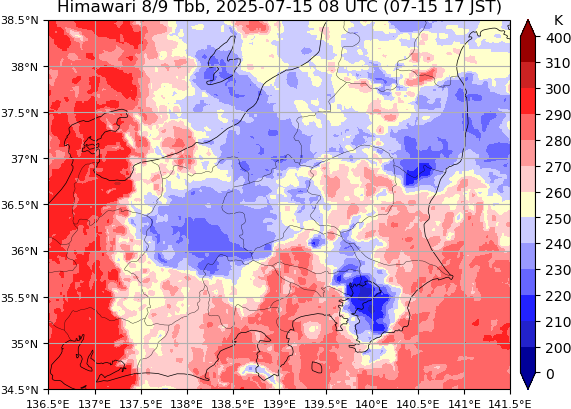

2025-07-15 08:00 UTC	2025-07-15 17:00 JST

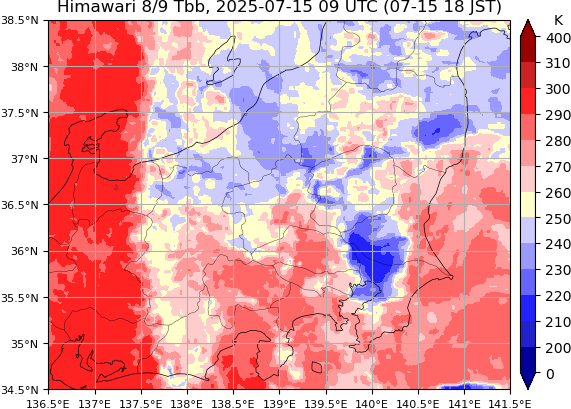

2025-07-15 09:00 UTC	2025-07-15 18:00 JST
2025-07-15 10:00 UTC	2025-07-15 19:00 JST
2025-07-15 11:00 UTC	2025-07-15 20:00 JST

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]
2025-07-15 12:00 UTC	2025-07-15 21:00 JST
2025-07-15 13:00 UTC	2025-07-15 22:00 JST

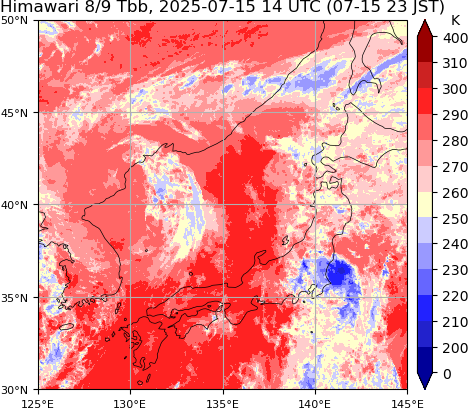

2025-07-15 14:00 UTC	2025-07-15 23:00 JST

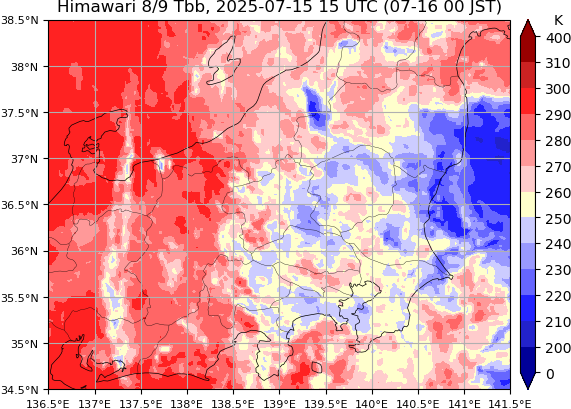

2025-07-15 15:00 UTC	2025-07-16 00:00 JST

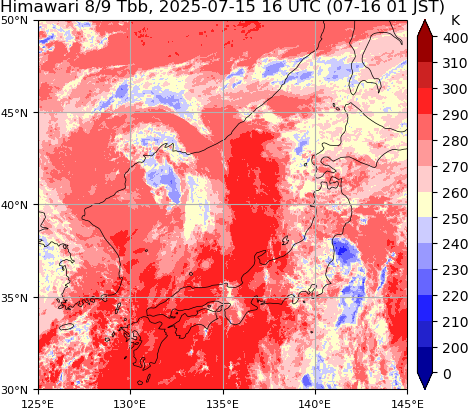

2025-07-15 16:00 UTC	2025-07-16 01:00 JST

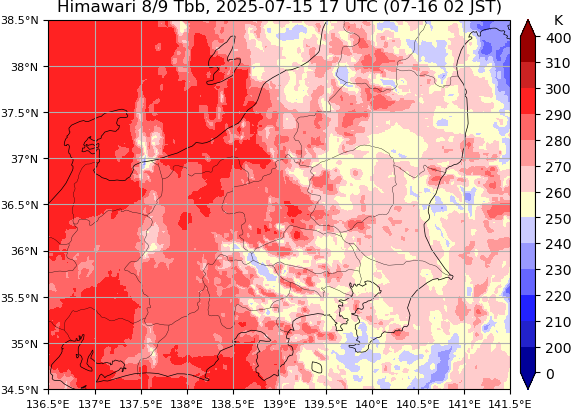

2025-07-15 17:00 UTC	2025-07-16 02:00 JST
2025-07-15 18:00 UTC	2025-07-16 03:00 JST
2025-07-15 19:00 UTC	2025-07-16 04:00 JST

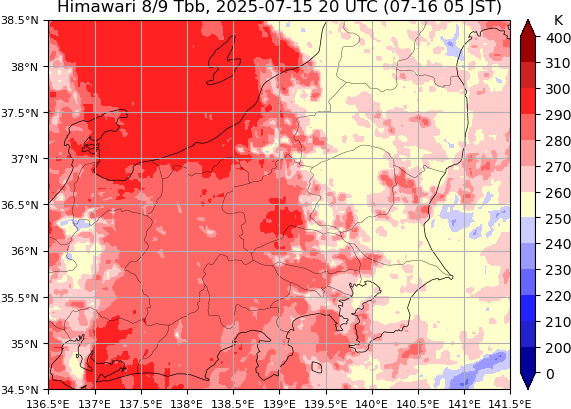

2025-07-15 20:00 UTC	2025-07-16 05:00 JST

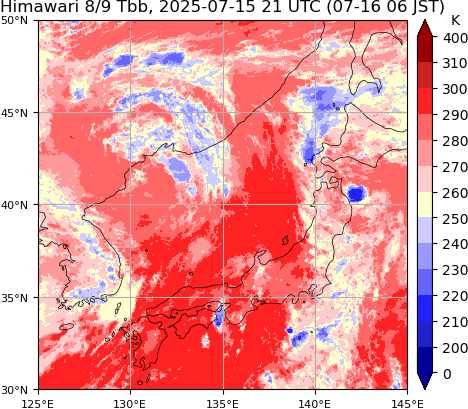

2025-07-15 21:00 UTC	2025-07-16 06:00 JST

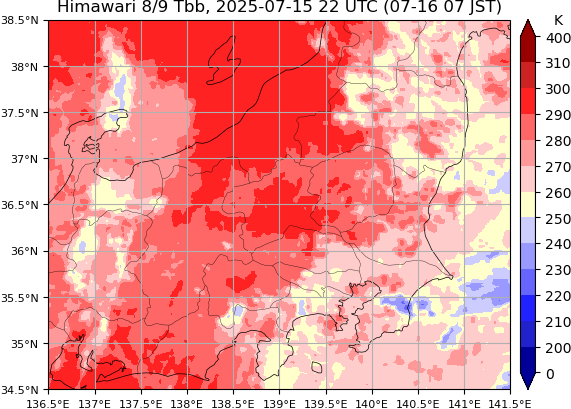

2025-07-15 22:00 UTC	2025-07-16 07:00 JST

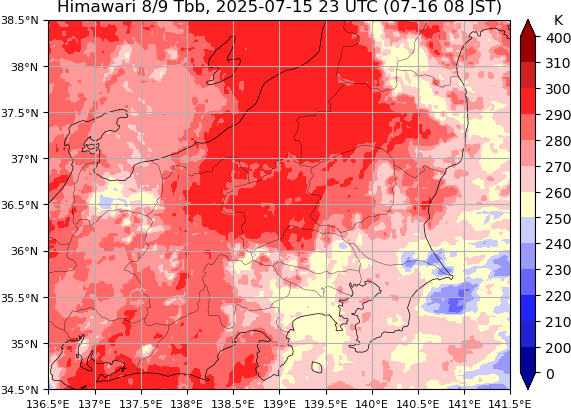

2025-07-15 23:00 UTC	2025-07-16 08:00 JST
2025-07-16 00:00 UTC	2025-07-16 09:00 JST

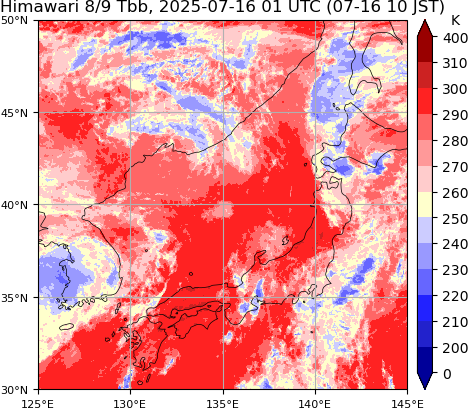

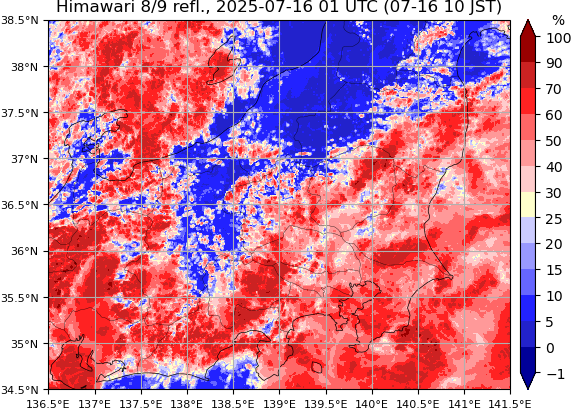

2025-07-16 01:00 UTC	2025-07-16 10:00 JST

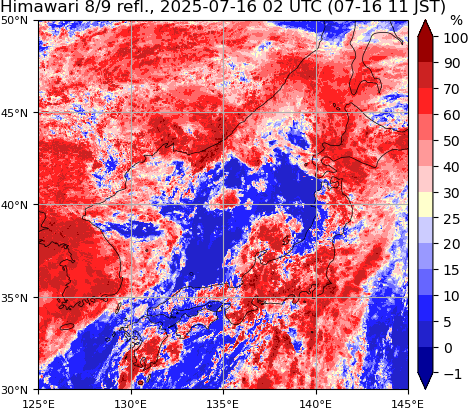

2025-07-16 02:00 UTC	2025-07-16 11:00 JST

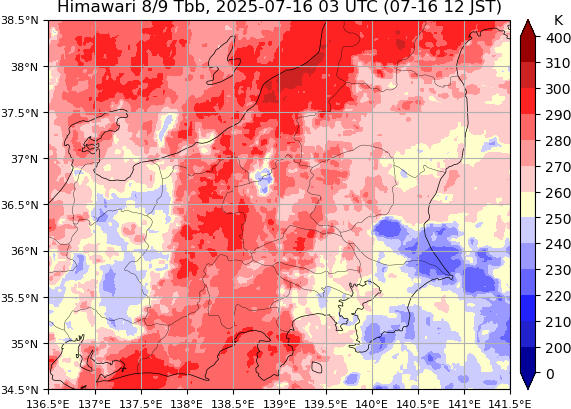

2025-07-16 03:00 UTC	2025-07-16 12:00 JST
2025-07-16 04:00 UTC	2025-07-16 13:00 JST
2025-07-16 05:00 UTC	2025-07-16 14:00 JST
2025-07-16 06:00 UTC	2025-07-16 15:00 JST
2025-07-16 07:00 UTC	2025-07-16 16:00 JST

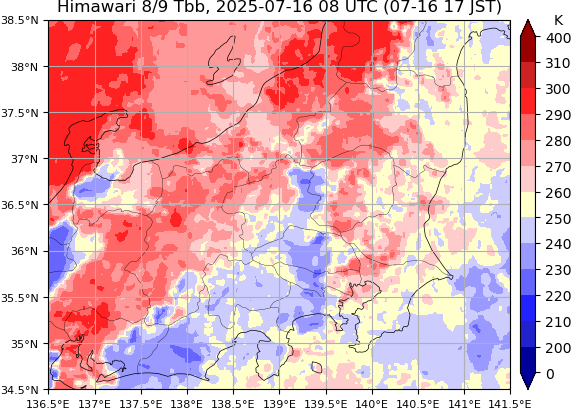

2025-07-16 08:00 UTC	2025-07-16 17:00 JST

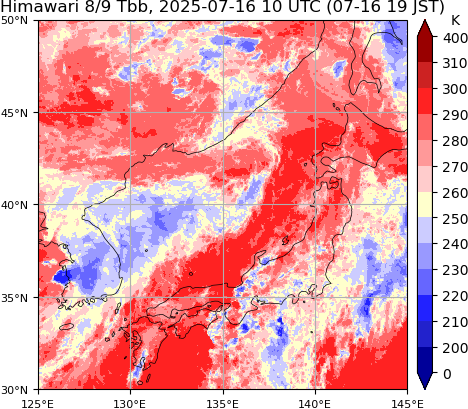

2025-07-16 09:00 UTC	2025-07-16 18:00 JST
2025-07-16 10:00 UTC	2025-07-16 19:00 JST
2025-07-16 11:00 UTC	2025-07-16 20:00 JST

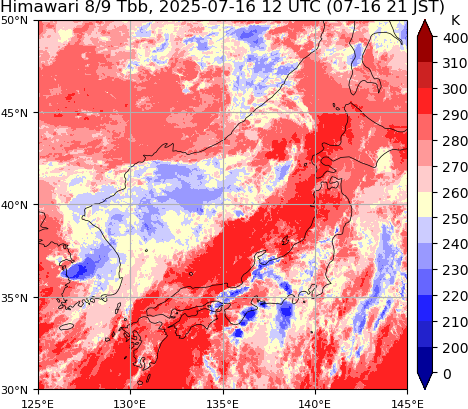

2025-07-16 12:00 UTC	2025-07-16 21:00 JST

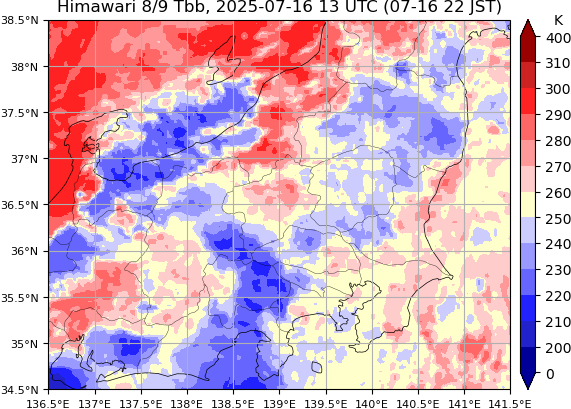

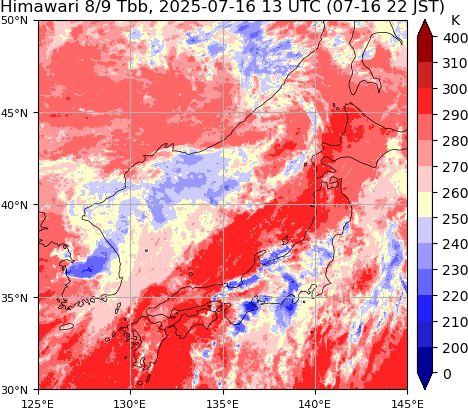

2025-07-16 13:00 UTC	2025-07-16 22:00 JST

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]

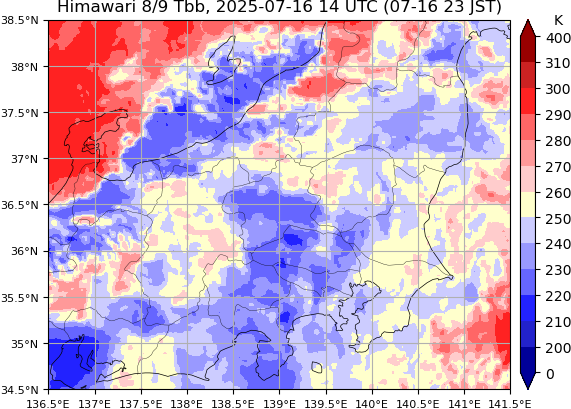

2025-07-16 14:00 UTC	2025-07-16 23:00 JST
2025-07-16 15:00 UTC	2025-07-17 00:00 JST
2025-07-16 16:00 UTC	2025-07-17 01:00 JST
2025-07-16 17:00 UTC	2025-07-17 02:00 JST

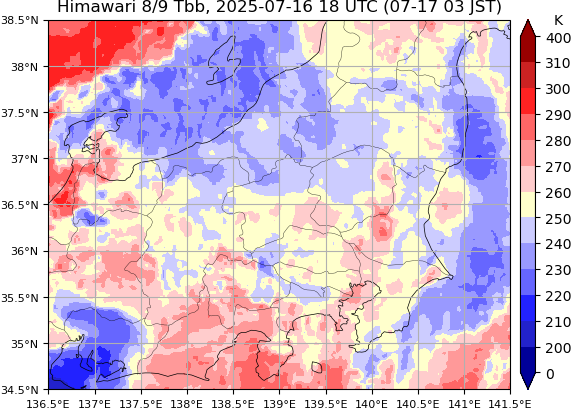

2025-07-16 18:00 UTC	2025-07-17 03:00 JST

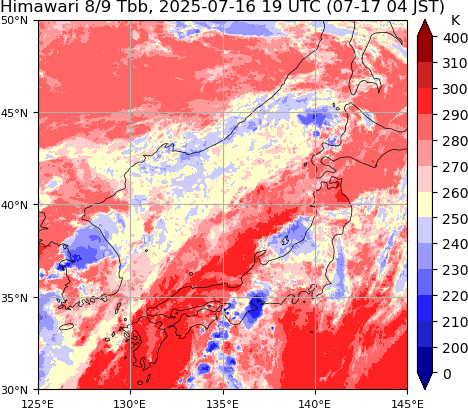

2025-07-16 19:00 UTC	2025-07-17 04:00 JST
2025-07-16 20:00 UTC	2025-07-17 05:00 JST
2025-07-16 21:00 UTC	2025-07-17 06:00 JST
2025-07-16 22:00 UTC	2025-07-17 07:00 JST

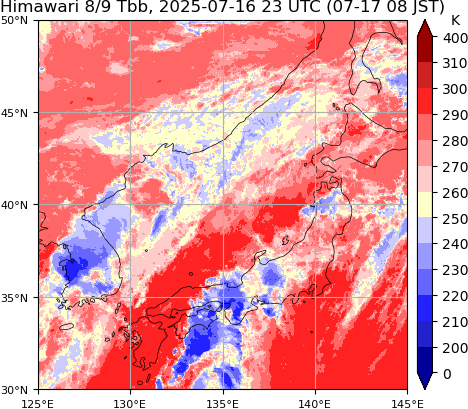

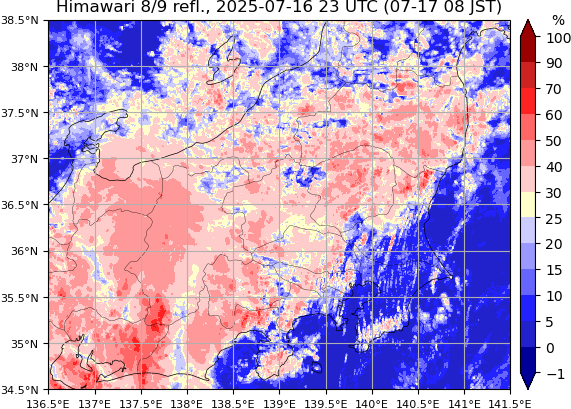

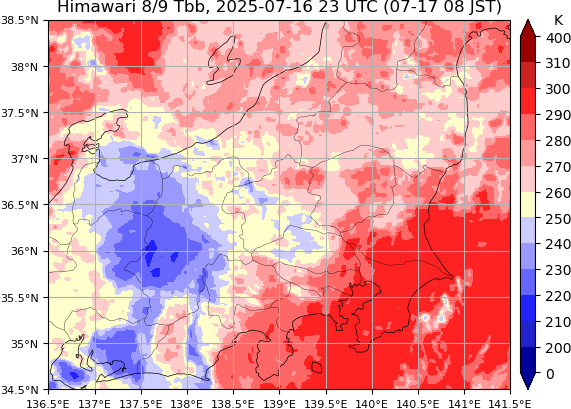

2025-07-16 23:00 UTC	2025-07-17 08:00 JST

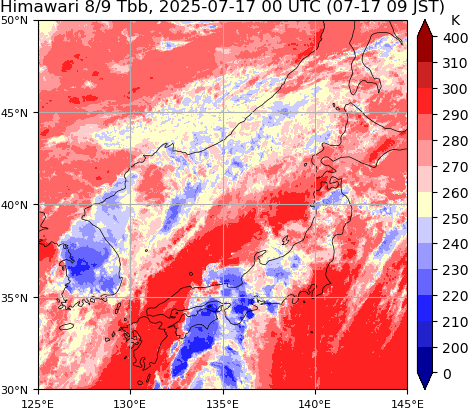

2025-07-17 00:00 UTC	2025-07-17 09:00 JST

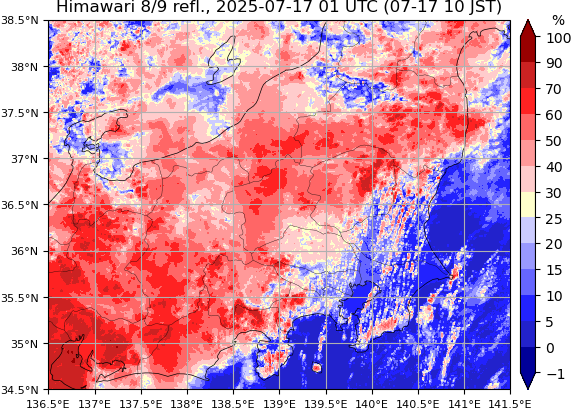

2025-07-17 01:00 UTC	2025-07-17 10:00 JST

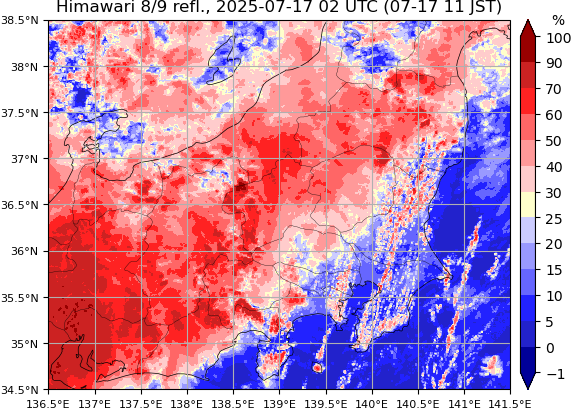

2025-07-17 02:00 UTC	2025-07-17 11:00 JST

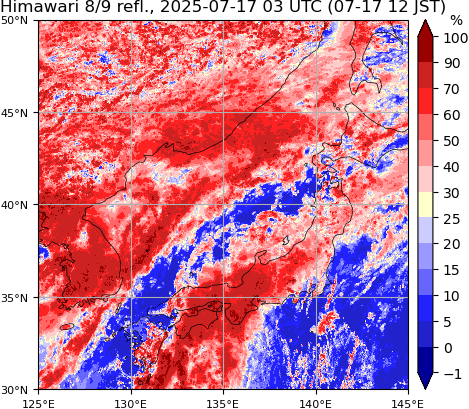

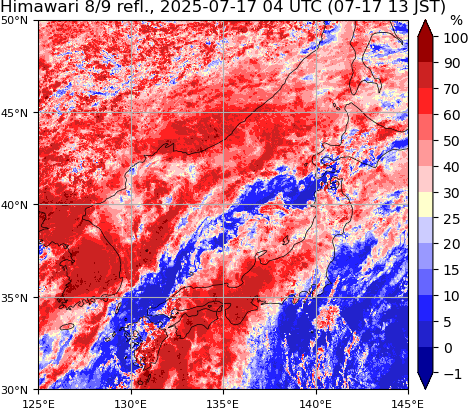

2025-07-17 03:00 UTC	2025-07-17 12:00 JST

UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]
2025-07-17 04:00 UTC	2025-07-17 13:00 JST

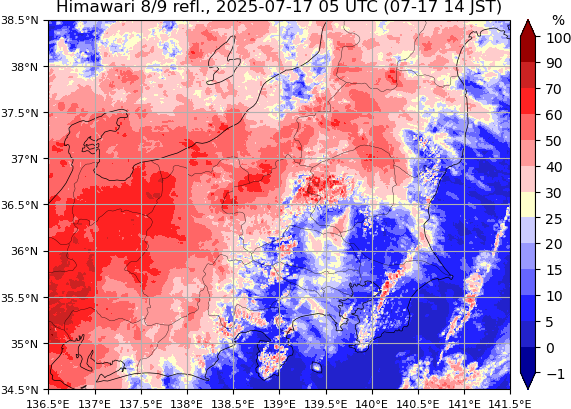

2025-07-17 05:00 UTC	2025-07-17 14:00 JST

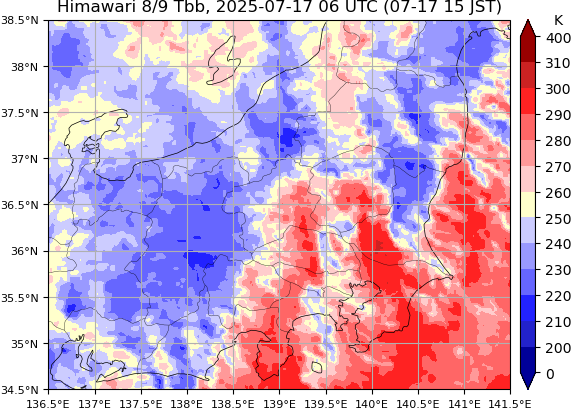

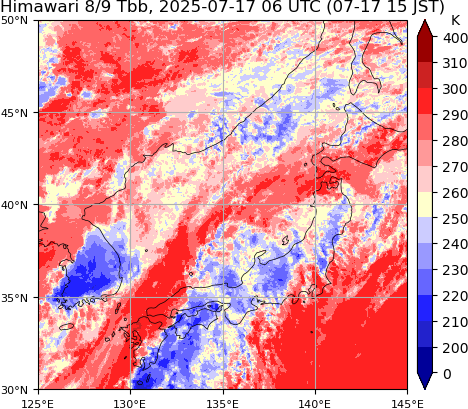

2025-07-17 06:00 UTC	2025-07-17 15:00 JST
2025-07-17 07:00 UTC	2025-07-17 16:00 JST
2025-07-17 08:00 UTC	2025-07-17 17:00 JST
2025-07-17 09:00 UTC	2025-07-17 18:00 JST

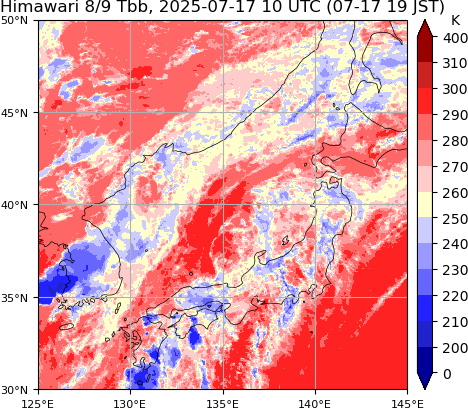

2025-07-17 10:00 UTC	2025-07-17 19:00 JST

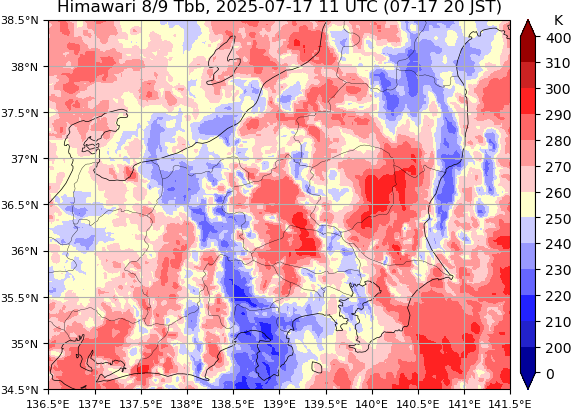

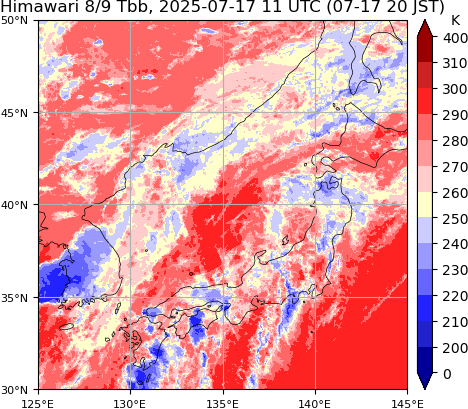

2025-07-17 11:00 UTC	2025-07-17 20:00 JST

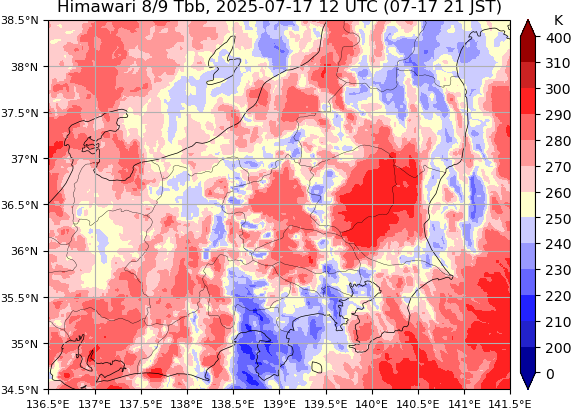

2025-07-17 12:00 UTC	2025-07-17 21:00 JST
2025-07-17 13:00 UTC	2025-07-17 22:00 JST

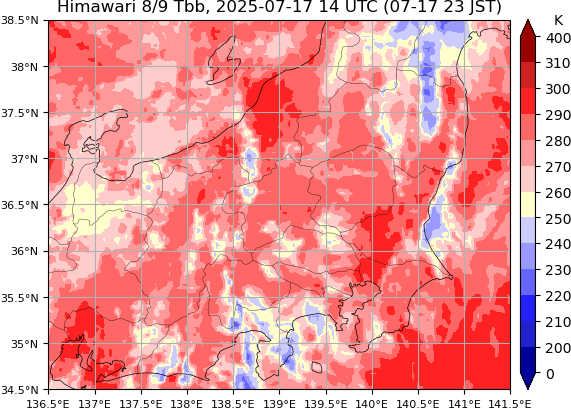

2025-07-17 14:00 UTC	2025-07-17 23:00 JST
2025-07-17 15:00 UTC	2025-07-18 00:00 JST

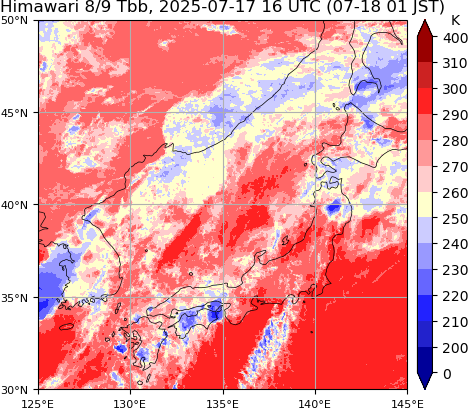

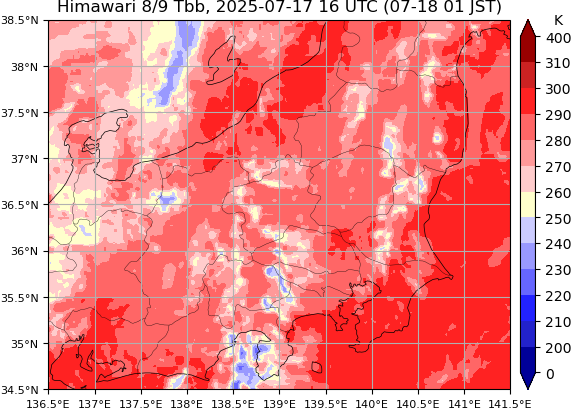

2025-07-17 16:10 UTC	2025-07-18 01:10 JST

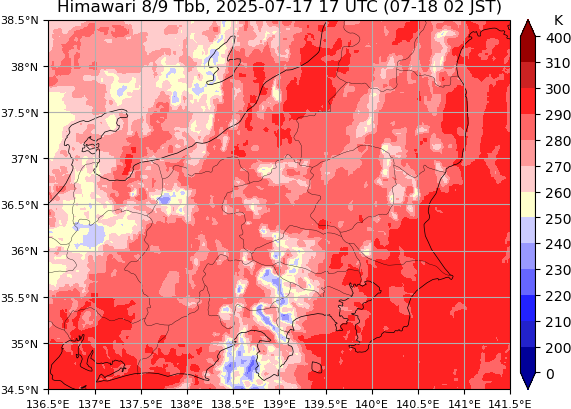

2025-07-17 17:00 UTC	2025-07-18 02:00 JST

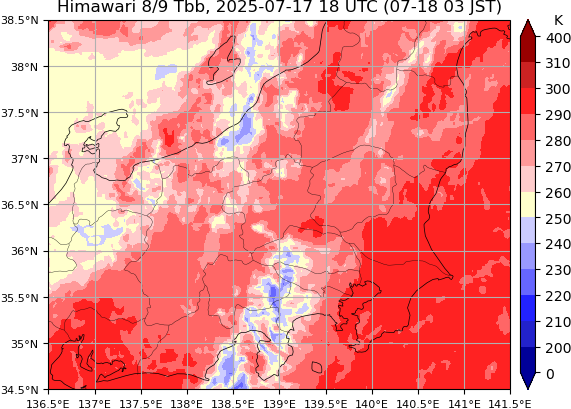

2025-07-17 18:00 UTC	2025-07-18 03:00 JST

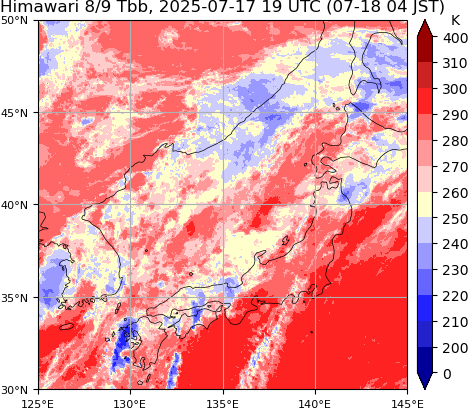

2025-07-17 19:00 UTC	2025-07-18 04:00 JST
2025-07-17 20:00 UTC	2025-07-18 05:00 JST

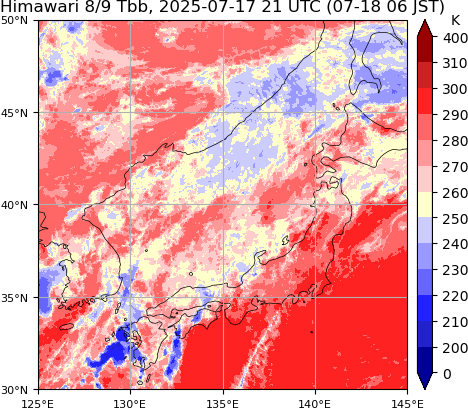

2025-07-17 21:00 UTC	2025-07-18 06:00 JST
2025-07-17 22:00 UTC	2025-07-18 07:00 JST

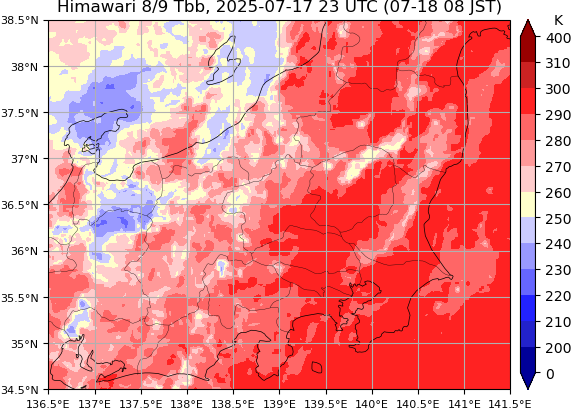

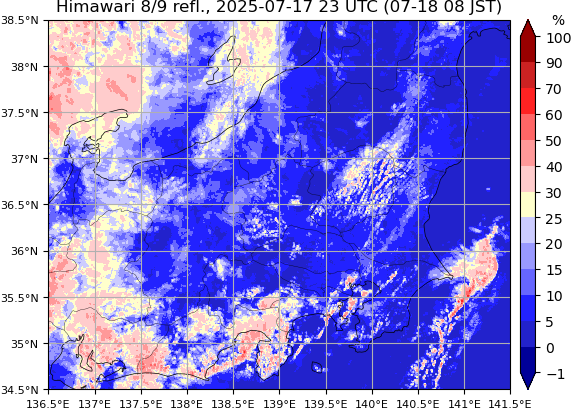

2025-07-17 23:00 UTC	2025-07-18 08:00 JST

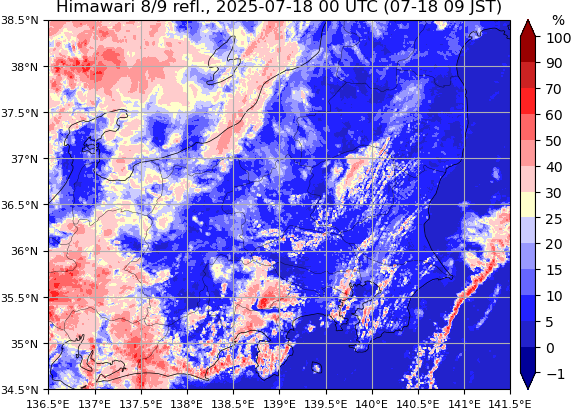

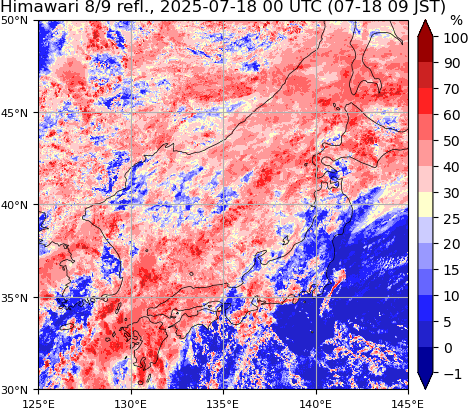

2025-07-18 00:00 UTC	2025-07-18 09:00 JST

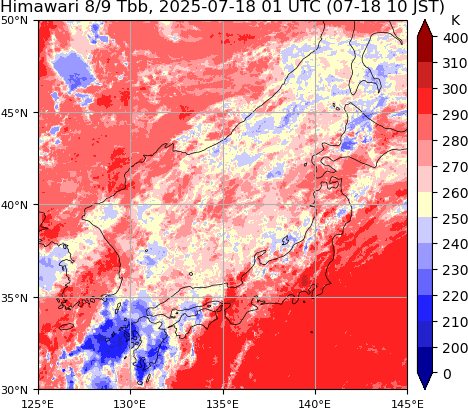

2025-07-18 01:00 UTC	2025-07-18 10:00 JST
2025-07-18 02:00 UTC	2025-07-18 11:00 JST

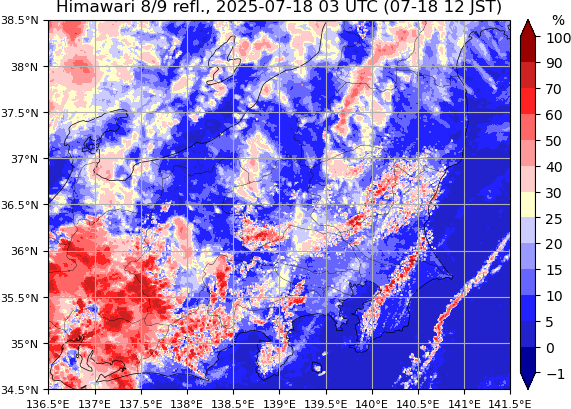

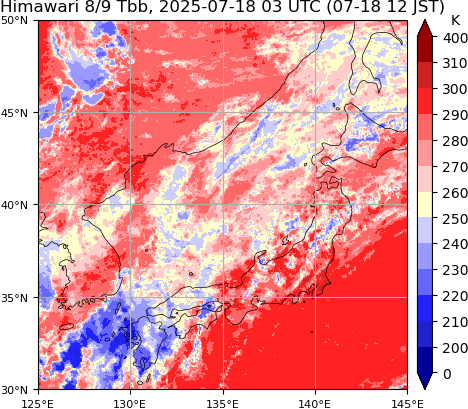

2025-07-18 03:00 UTC	2025-07-18 12:00 JST

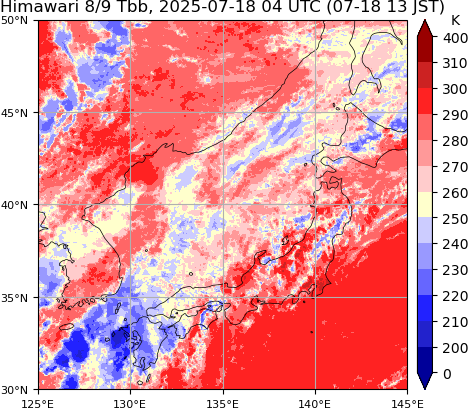

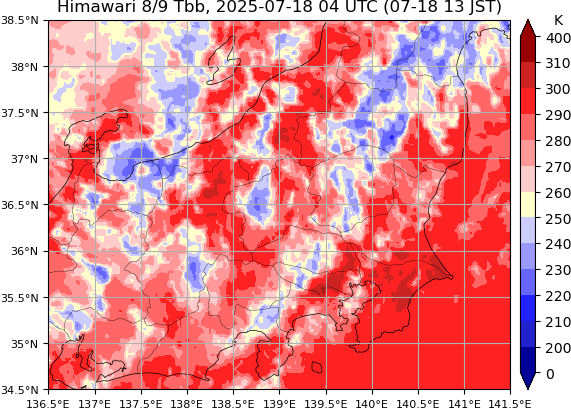

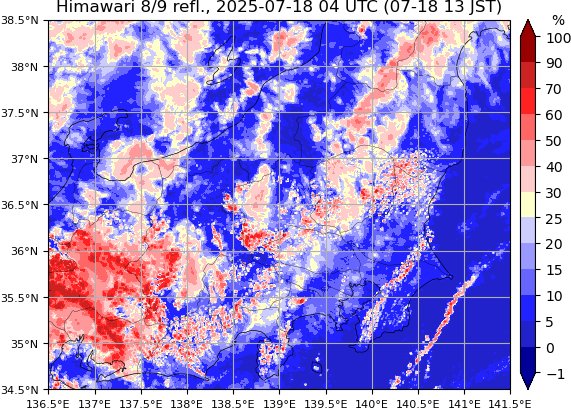

2025-07-18 04:10 UTC	2025-07-18 13:10 JST
2025-07-18 05:00 UTC	2025-07-18 14:00 JST
UTC	JST	gkanto area		sjapan area
		IR Blackbody Temp. [K]	VIS Reflection [%]	IR Blackbody Temp. [K]	VIS Reflection [%]
