「大気上端」での放射収支の緯度・季節分布

[新版ページ (CERES)] へのリンク

2000年3月 -- 2025年12月の CERES (Cloud and the Earth's Radiant Energy System) SYN1deg Month Ed4.2 Subset データセット による同様な図をふくむ。

旧版ページ (ERBE)

ここでは、衛星観測から得られた値 (ただし (a) は「太陽定数」を一定として軌道要素から計算した値) を、 複数年にわたって月ごとに平均し、さらに東西全経度平均した値を、 横軸に季節 (月)、縦軸に緯度をとった等値線段彩図の形で示す。

利用したデータは、ERBE (Earth Radiation Budget Experiment) (衛星は ERBS, NOAA 9号・10号) の S4 データセット (緯度経度 2.5度格子、月ごと) で、期間は 1985年 2月から 1989年 5月までである。

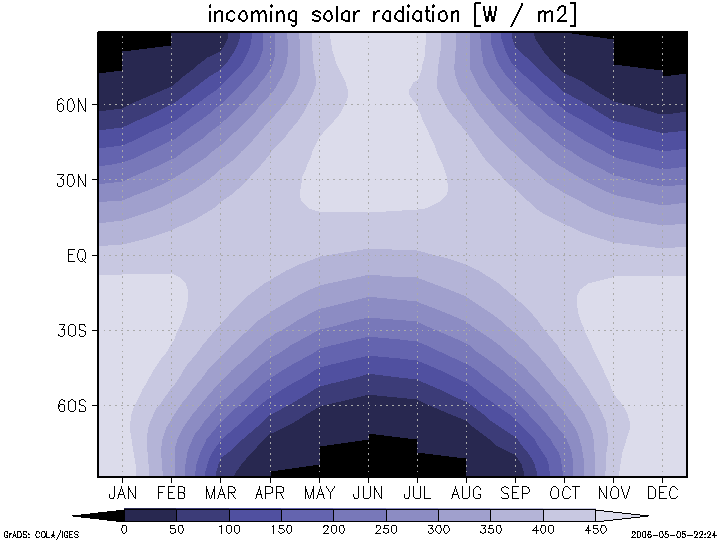

(a) 地球に入射する太陽放射

単位 W/m²。月平均値。計算による。 横軸は月(英語の省略形)で、各月の中央の時点を示す。

(b) 太陽放射に対する地球・大気系の反射率(惑星アルベド)

パーセント(百分率)で示す。 月平均値。衛星観測 (Earth Radiation Budget Experiment S4データセット, 1985年2月--1989年5月)による。

(c) 地球が吸収する太陽放射

単位 W/m²。月平均値。 衛星観測 (Earth Radiation Budget Experiment S4データセット, 1985年2月--1989年5月)による。

(d) 地球から出ていく地球放射

単位 W/m²。月平均値。 衛星観測 (Earth Radiation Budget Experiment S4データセット, 1985年2月--1989年5月)による。

(e) 正味放射

単位 W/m²。下向きを正とする。月平均値。衛星観測 (Earth Radiation Budget Experiment S4データセット, 1985年2月--1989年5月)による。
