「大気上端」での放射収支の緯度・季節分布

新版ページ (CERES)

ここでは、衛星観測から得られた値を、 複数年にわたって月ごとに平均し、さらに東西全経度平均した値を、 横軸に季節 (月)、縦軸に緯度をとった等値線段彩図の形で示す。

利用したデータは、CERES (Clouds and the Earth's Radiant Energy System) センサー (衛星は Terra, Aqua, NOAA 20号) の SYN1deg Month Ed4.2 Subset データセット (緯度経度1度格子、月ごと) で、期間は 2000年 3月から 2025年 12月までである。

データは 2026-06-15 に CERES Data Products ウェブサイト https://ceres.larc.nasa.gov/data/ から取得した。

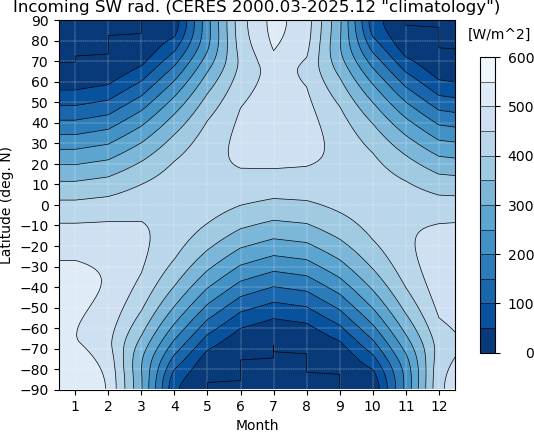

(a) 地球に入射する太陽放射

単位 W/m²。横軸は月で、各月の中央の時点を示す。 縦軸は緯度で、正の値 (上) が北、負の値 (下) が南である。

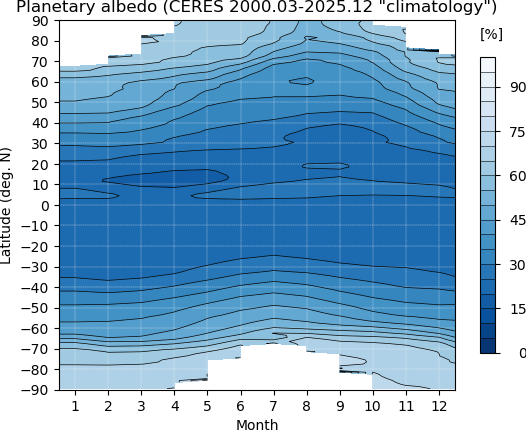

(b) 太陽放射に対する地球・大気系の反射率 (惑星アルベド)

パーセント(百分率)で示す。 白いところは入射太陽放射がないので反射率を計算できないところである。

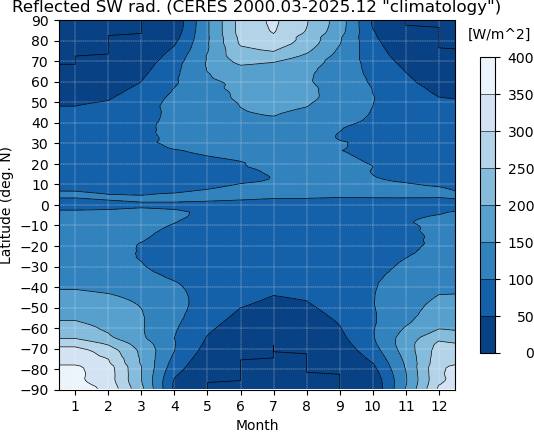

(c) 地球が反射する太陽放射

単位 W/m²。

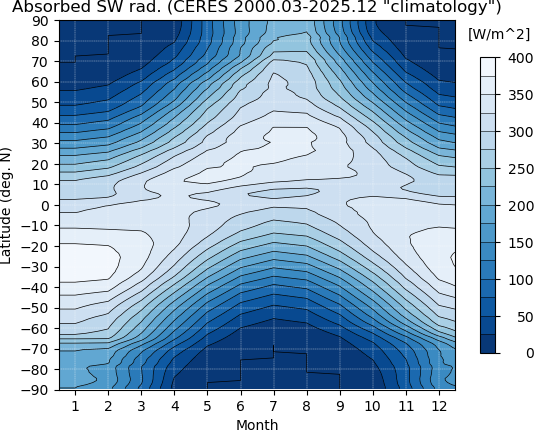

(d) 地球が吸収する太陽放射

単位 W/m²。

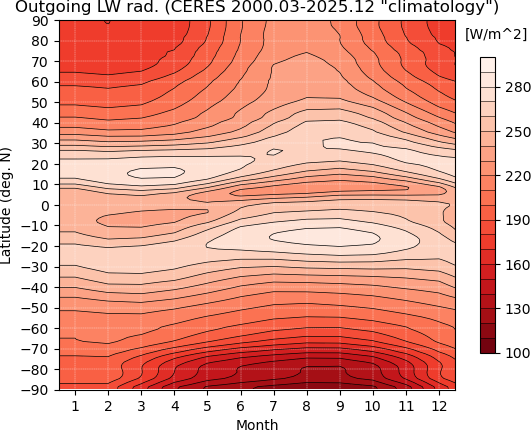

(e) 地球から出ていく地球放射

単位 W/m²。

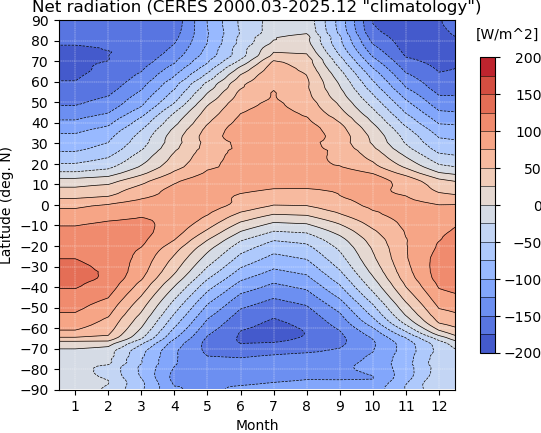

(f) 正味放射

単位 W/m²。下向きを正とする。

[旧版ページ (ERBE)] へのリンク

1985年2月--1989年5月の ERBE (Earth Radiation Budget Experiment) S4データセット による同様な図をふくむ。

この図をつくったプログラムとその説明は [地球放射収支 CERES データを読み、作図する] のページにあります。
