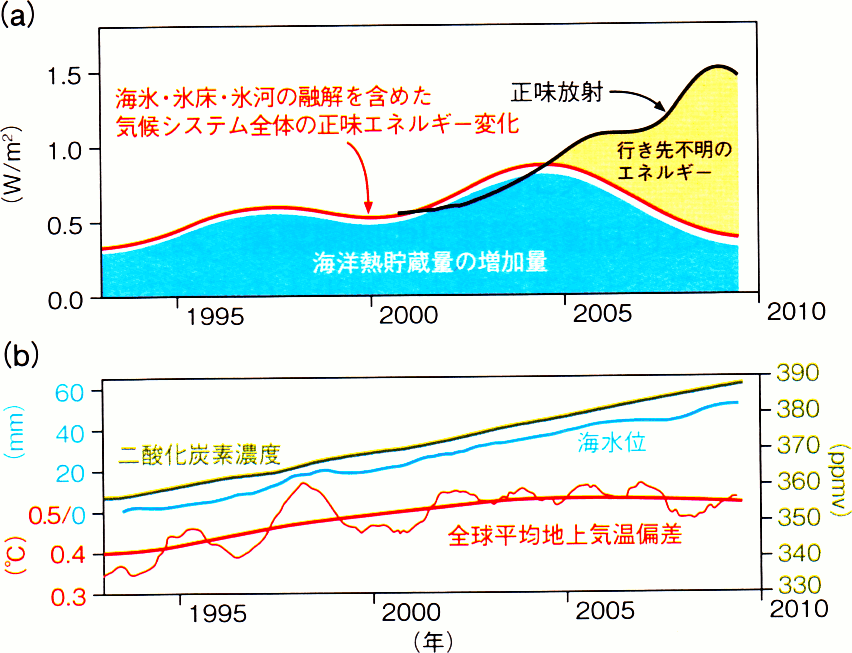

(a) 全地球のエネルギーの時間変化の見積もり。 曲線は非常になめらかにしてあり、いくらか簡略化されている。 青い部分は海洋の熱貯蔵量の増加量(10年規模の変化)(11)。 赤線はそれに、氷河や氷床の融解、海氷の融解、 陸と大気の温度上昇のさらに小さな寄与を含めたもの(3)。 地球全体として0.6 ± 0.2 W/m2 (95%の誤差棒つき)の 温暖化が示唆される。 黒線は2000年以後の大気上端での観測値を 2000年の値を基準として示したもので、 赤線のエネルギー貯蔵量増加との乖離はしだいに大きくなっている。
(b) 観測された次の量の変遷の12か月移動平均。 赤は全球平均地上気温の1901～2000年の平均に対する偏差(細線) とその10年周期以上の長期成分(太線)。 アメリカ海洋大気庁による。単位は℃、目盛りは左下。 緑は二酸化炭素濃度。アメリカ海洋大気庁による。単位はppmv、目盛りは右。 青はアイソスタシー反発の補正ずみの海水位の1993年を基準とした値。 AVISO (Archiving, Validation and Interpretation of Satellite Oceanographic Data)による。 単位はmm、目盛は左上。 10年周期以上の長期成分を抽出したフィルターは IPCC第4次報告書(13)による。
